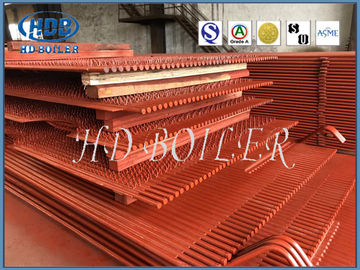

Alti pannelli di parete standard efficienti dell'acqua della caldaia di ASME, tubi della parete dell'acqua in caldaia

Alti pannelli di parete standard efficienti dell'acqua della caldaia di ASME, tubi della parete dell'acqua in caldaia

Descrizione dei pannelli di parete dell'acqua

Posto solitamente verticalmente sulla superficie interna della parete di fornace, pricipalmente è usato per assorbire il calore radiante dalla fiamma ed il gas di combustione ad alta temperatura nella fornace. È il tipo principale di superficie di riscaldamento evaporativa della caldaia moderna ed anche della parte di base del ciclo di circolazione dell'acqua della caldaia. dovuto sia il raffreddamento che ruolo protettivo della parete di fornace, quindi il nome.

Le pareti del raffreddamento ad acqua originalmente sono state destinate per non essere riscaldate, ma per raffreddare la fornace in modo che non fosse danneggiata alle temperature elevate. Più successivamente, come conseguenza della sua buona funzione di scambio termico, ha sostituito gradualmente il tamburo per trasformarsi nelle parti di riscaldamento principali della caldaia.

Una superficie di riscaldamento evaporativa composta di molti tubi paralleli è sistemata sulla parete interna della fornace della caldaia. Il ruolo della parete dell'acqua è di assorbire il calore radiante del gas ad alta temperatura di combustione o della fiamma nella fornace, di generare il vapore o l'acqua calda nel tubo, ridurre la temperatura della parete di fornace e protegge la parete di fornace. Nella caldaia della grande capacità, la temperatura della fiamma è molto alta e l'intensità di radiazione termica è molto alta. La caldaia contiene 40 - 50 per cento o più del calore assorbente dalla parete dell'acqua. Ad eccezione di alcune caldaie di piccola capacità, le caldaie di tubo di acqua moderne utilizzano le pareti di raffreddamento ad acqua As la superficie di riscaldamento evaporativa principale.

Parametro

Tipi

parete dell'acqua del Luminoso tubo

La parete dell'acqua del tubo leggero si compone del tubo di acciaio generale della caldaia. Ampiamente usato in piccole e caldaie di capacità media. Il grado di tenuta di disposizione della parete del raffreddamento ad acqua è misurato dal rapporto (s/d) fra la s di spaziatura del tubo ed il diametro esterno d del tubo. La capacità della caldaia è piccola, s/d è grande (1,5 ~ 2), grado di utilizzazione del metallo è alto e la prestazione protettiva della parete di fornace è povera e la parete di fornace pesante è costruita solitamente con il mattone refrattario. Come gli aumenti di capacità della caldaia, s/d diminuisce (1,1 ~ 1,2), grado di utilizzazione del metallo sono bassi e la parete di fornace leggera può essere adottata. Quando s/d<1>

Parete dell'acqua della membrana

Una struttura ermetica di una parete dell'acqua della membrana saldata dai tubi e dalle alette. Vantaggi: meno fuga di aria in fornace; La parete del tubo può essere adottata per ridurre il carico della struttura d'acciaio e per ridurre il costo della caldaia. È conveniente usare la struttura sospesa e migliorare il sistema di espansione termica. Adatto a grande produzione meccanizzata, alto tasso di montaggio; Di piccola capacità di accumulazione termica, inizio della riduzione e tempo di completamento. Lo svantaggio è che il processo di fabbricazione è più complesso. La grande capacità, la temperatura elevata e le caldaie ad alta pressione utilizzano la parete dell'acqua della membrana.

Applicazione

Le pareti dell'acqua della caldaia sono pareti della membrana che sono fatte dei tubi saldati insieme a o senza una striscia di metallo nel fratempo. Queste pareti formano la recinzione della camera di combustione del carbone. I tubi della parete dell'acqua inoltre si riferiscono a come la sezione dell'evaporatore; contengono l'acqua principalmente nella forma liquida che evapora gradualmente mentre aumenta nella caldaia.

Garanzia

1. Una garanzia di anno
2. Pezzi di ricambio disponibili al prezzo franco fabbrica
3. Tensione differente disponibile
4. 100% provato prima della consegna
5. I clienti di aiuto da preparare per la prima costruzione ed anche possono sistemare costruiscono l'istruzione in loco di installazione e di incarico
6. Formi gli operatori prima linea;
7. Esamini l'attrezzatura;
