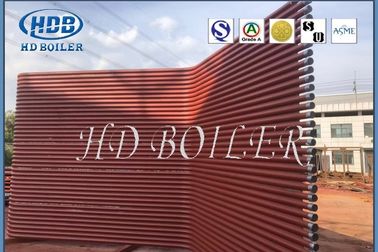

Alto efficiente dipinto di Waterwall del pannello dello scambiatore di calore dei pezzi di ricambio senza cuciture della caldaia

Alto efficiente dipinto di Waterwall del pannello dello scambiatore di calore dei pezzi di ricambio senza cuciture della caldaia

Descrizione di prodotto

Posto solitamente verticalmente sulla superficie interna della parete di fornace, pricipalmente è usato per assorbire il calore radiante dalla fiamma ed il gas di combustione ad alta temperatura nella fornace. È il tipo principale di superficie di riscaldamento evaporativa della caldaia moderna ed anche della parte di base del ciclo di circolazione dell'acqua della caldaia. Come combinazione di raffreddamento e di parete di fornace protettiva.

Le pareti del raffreddamento ad acqua originalmente sono state destinate per non essere riscaldate, ma per raffreddare la fornace in modo che non fosse danneggiata alle temperature elevate. Più successivamente, come conseguenza della sua buona funzione di scambio termico, ha sostituito gradualmente il tamburo per trasformarsi nelle parti di riscaldamento principali della caldaia.

Una superficie di riscaldamento evaporativa composta di molti tubi paralleli è sistemata sulla parete interna della fornace della caldaia. Il ruolo della parete dell'acqua è di assorbire il calore radiante del gas ad alta temperatura di combustione o della fiamma nella fornace, di generare il vapore o l'acqua calda nel tubo, ridurre la temperatura della parete di fornace e protegge la parete di fornace. Nella caldaia della grande capacità, la temperatura della fiamma è molto alta e l'intensità di radiazione termica è molto alta. La caldaia contiene 40 - 50 per cento o più del calore assorbente dalla parete dell'acqua. Ad eccezione di alcune caldaie di piccola capacità, le caldaie di tubo di acqua moderne utilizzano le pareti di raffreddamento ad acqua As la superficie di riscaldamento evaporativa principale.

Specificazione

Vantaggi

1. assicuri il sigillamento della parete di fornace e riduca la fuga di aria in camera di combustione.

raffreddamento ad acqua pieno 2.realize della camera di combustione, che è utile da impedire la formazione del coke nel caso di combustione intensificata.

3. di piccola capacità di accumulazione termica, riscaldamento veloce della camera di combustione e raffreddamento rapido, può accorciare il periodo di raffreddamento dell'inizio e della fermata della caldaia.

4.it è appropriato da utilizzare la parete di fornace del tubo, che notevolmente riduce il carico del telaio della caldaia ed è conveniente per la sospensione.

5.compared con il tubo ottico, la capacità di assorbimento del calore del tubo è migliorato.

il grado di pre-combinazione 6.the di componenti della caldaia è migliorato, che è conveniente e riduce il carico di lavoro dell'installazione.

Controllo di qualità

1. Una superficie di montaggio di 200.000 metri quadri

2. 150 ingegneri

3. 600 saldatori codificati

4. 60 ispettori autorizzati (istruttori del livello-III di NDT)

5. Licenze della classe-Un per la caldaia di fabbricazione e di progettazione

6. Sistema di qualità di 9001:2008 di iso

7. Certificato di ASME dei generatori di vapore

8. ASME autorizzazione del bollo “di S”, “di U” e di N.B.:
