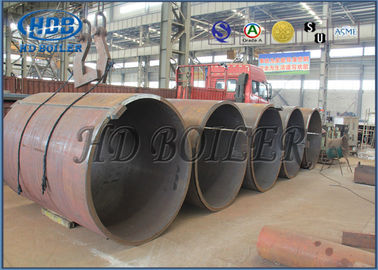

Edizione 2017 del corpo cilindrico ASME della caldaia PWHT ed alta pressione richiesta NDE
Dettagli del prodotto
| Progettazione & codice di montaggio: | PARTE I, 2017 EDIZIONI DI ASME | pressione di progettazione: | 7.9MPa |
|---|---|---|---|
| temperatura di progettazione: | 300℃ | REQUISITI DI NDE: | Richiesto |
| PWHT: | Richiesto | PRESSIONE DI PROVA IDROSTATICA: | 11.9MPa |
| Evidenziare |
corpo cilindrico in caldaia,Tamburo di fango della caldaia |
||
Descrizione del prodotto
Edizione 2017 del corpo cilindrico ASME della caldaia PWHT ed alta pressione richiesta NDE
Descrizione
| 1 | Un corpo cilindrico è una caratteristica standard di una caldaia a tubo d'acqua. |
| 2 | È un bacino idrico dell'acqua/del vapore all'estremità superiore dei tubi dell'acqua. |
| 3 | Il tamburo immagazzina il vapore generato nei tubi dell'acqua e funge da fase-separatore per il vapore umido. |
| 4 | La differenza nelle densità fra gli aiuti dell'acqua fredda e caldi nell'accumulazione - dell'acqua «più calda»/e del vapore saturo nel corpo cilindrico. |
| 5 | Inizialmente il singolo tamburo al fondo e tre tamburi sulla cima sono stati collegati attraverso una rete dei tubi che sono stati saldati ai tamburi qui sopra e di singolo tamburo qui sotto. |
Funzione
| 1 | Un corpo cilindrico è solo usato o in fango-tamburo della società/tamburo di acqua d'alimentazione situati sul livello più basso. |
| 2 | Una caldaia con il corpo cilindrico ed il tamburo acqua/del fango ha chiamato una caldaia del Bi-tamburo e le caldaie di corpo cilindrico con soltanto la cosiddetta caldaia del mono-tamburo. |
| 3 | Costruzione della caldaia del Bi-tamburo destinata normalmente alla caldaia-valutazione di pressione bassa mentre il mono-tamburo in gran parte progettato per le valutazioni ad alta pressione. |
| 4 | Il vapore separato è estratto dalla cima del tamburo e si distribuisce al processo. |
| 5 | Ulteriore riscaldamento del vapore saturato farà il vapore surriscaldato tipicamente è usato per guidare le turbine a vapore. |
| 6 | Il vapore saturato è tirato da sopra il tamburo e registra di nuovo la fornace tramite un surriscaldatore. |
| 7 | La miscela di vapore e dell'acqua che entrano nel corpo cilindrico attraverso i tubi della colonna montante, tamburo interno che consiste del dispositivo antiappannante separa le goccioline di acqua da vapore per produrre il vapore asciutto. |
| 8 | Vapore acqueo saturato al fondo dei flussi del tamburo giù tramite il tubo del downcomer, riscaldato solitamente, per i tamburi dell'acqua e dell'intestazione. |
| 9 | Di acqua d'alimentazione inoltre è alimentato al corpo cilindrico della caldaia tramite il tubo dell'alimentazione per pressione di vapore che estende dentro il tamburo, lungo il corpo cilindrico. |
Requisiti tecnici:
| 1 | La progettazione ed il montaggio saranno nella parte I, 2017 edizioni di accordo w/ASME e la specificazione di fabbricazione. |
| 2 | Tutte le dimensioni sono nel millimetro a meno che il therwise abbia specificato. |
| 3 | Tutte le saldature trasversali e circonferenziali faranno l'ispezione di RT |
| 4 | Le saldature dei collegamenti da tamburellare faranno l'ispezione della pinta |
| 5 | PWHT per PW-391S ha richiesto per l'intero corpo cilindrico dopo che le saldature sono complete. |
| 6 | L'estremità per la saldatura di campo sarà protetta con un cappotto di deoxaluminate 2" dall'estremità e poi sarà ricoperta e sigillata con nastro adesivo per fornire essenzialmente una guarnizione stretta dell'acqua. |
| 7 | Il tamburo sarà ricoperto esternamente d'un cappotto della pittura dell'iniettore (eccezione fatta per acciaio inossidabile). |
| 8 | La flangia sarà protetta bene |
Attenzione
Il livello dell'acqua del corpo cilindrico della caldaia è uno dei parametri della centrale elettrica più importanti sia alla misura che al controllo. Il controllo del livello dell'acqua adeguato nella caldaia è critico per l'operazione sicura della caldaia. Se il livello è troppo basso, i tubi di caldaia saranno danneggiati surriscaldando. Se il livello elevato è troppo, i separatori di vapore non funzioneranno correttamente, il controllo della temperatura sarà difficile ed i tubi e la turbina di surriscaldatore potrebbero essere danneggiati tramite residuo chimico di trattamento delle acque o dell'umidità.
