Norma industriale dell'economizzatore ASME della caldaia dell'attrezzatura di recupero di calore del gas di combustione del ghisa
Dettagli del prodotto
| Materiale: | acciaio al carbonio | Tipo: | Parte della caldaia |
|---|---|---|---|
| Struttura: | Metropolitana acqua/del fuoco | Combustibile: | Carbone/gas/a petrolio, calore dell'acqua |
| Scambiatore di calore: | Metropolitana di aletta | Applicazione: | Radiatore, vaporizzatore |
| Evidenziare |
Economizzatore della centrale elettrica,Economizzatore per la caldaia |
||
Descrizione del prodotto

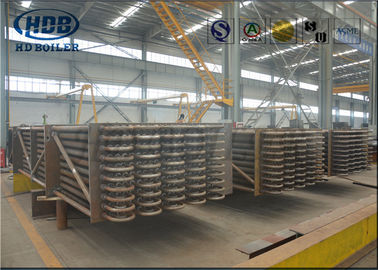

Norma industriale dell'economizzatore ASME della caldaia dell'attrezzatura di recupero di calore del gas di combustione del ghisa
Descrizione di prodotto
- L'economizzatore industriale del tubo alettato di spirale della caldaia di fabbricazione del grado A di HDB è un dispositivo dello scambiatore di calore che cattura «i cascami di calore persi o» dal gas di pila caldo della caldaia. L'economizzatore economico dei tubi alettati di spirale di buona qualità e dei prezzi trasferisce tipicamente questi cascami di calore all'acqua d'alimentazione della caldaia o al circuito dell'acqua di ritorno, ma può anche essere usato per riscaldare l'acqua per uso domestico o altri liquidi trattati.
- La cattura del questo calore normalmente perso riduce il fabbisogno di combustibile globale della caldaia. Meno combustibile uguaglia a soldi risparmiati come pure a meno emissioni - poiché la caldaia ora funziona ad un'alta efficienza. Ciò è possibile perché l'acqua d'alimentazione della caldaia o l'acqua di ritorno è preriscaldata dall'economizzatore quindi le caldaie che il circuito di riscaldamento principale non deve fornire tan calore per produrre una quantità data dell'uscita di vapore o di acqua calda.
- Il risparmio del combustibile è ancora il risultato. I migliori economizzatori della caldaia dei prezzi con i tubi alettati a spirale migliorano l'efficienza di una caldaia estraendo il calore dai gas di combustione scaricati.
Composizione materiale
È fatto dei tubi alettati a spirale, dell'intestazione dell'entrata, dell'intestazione dello sbocco, del gomito e dell'altro materiale di sostegno.
Disposizione strutturale
I tubi alettati a spirale sono in linea disposizione o disposizione vacillata, l'acqua nel tubo.
Specifiche
| Descrizione | Economizzatore della caldaia |
| Materiale | L'acciaio legato, il acciaio al carbonio, SA210C, SA213T22, ecc. |
| Norma materiale | ASTM, en o iso ecc. |
| Dimensione | Personalizzazione |
| Peso |
Min: 10 tonnellate Massimo: 1000 tonnellate |
| Processo di fusione: | EF+IF + VD |
| Processo | →Inspection lavorante →finishing di trattamento termico (Normalizing+ che tempera) del → di ispezione del →rough del machining→UT →2nd trattamento termico caldo/freddo-Rolling→ del → di Material→Ingot |
| Norma di UT | ASTM A388 o EN10228, ecc |
Caratteristiche tecniche
Struttura materiale
Consiste di un serio dei tubi di aletta a spirale, delle intestazioni dell'entrata e dello sbocco, della curvatura, del telaio e di altri aiutanti.
Disposizione della struttura
Nella linea/disposizione vacillata.
Funzione
(1) l'economizzatore è un sistema della generazione del vapore come come una caldaia. quando lo scarico del gas di scarico dal cilindro del motore tramite la valvola di scarico va alla caldaia per generare il vapore riscaldando dell'acqua.
(2) dopo che quel il gas passa tramite l'economizzatore la temperatura restante del gas di scarico è riscaldato l'acqua in economizzatore. contribuisce a generare il vapore e sta migliorando l'efficienza e conserva il consumo di combustibile
(3) un economizzatore usa i cascami di calore dallo scarico della caldaia, che sarebbe perso altrimenti ad atmosfera (nella maggior parte dei casi) preriscalda di acqua d'alimentazione nella caldaia. Ciò migliora l'efficienza della caldaia e riduce i costi del carburante.
Varietà
Economizzatore pratico della caldaia
| 1 | HDB produce gli economizzatori per le caldaie pratiche, che include combustibile per caldaie a vapore da carbone, da legno, da petrolio, o da altri combustibili solidi per produrre l'elettricità dal vapore ad alta pressione della caldaia. |
| 2 | Questi economizzatori solitamente sono situati nel passaggio posteriore della caldaia e sono orientati con i tubi che corrono orizzontalmente. L'acqua d'alimentazione della caldaia passa i circuiti dell'economizzatore nella direzione opposta del flusso del gas (chiamato controcorrente). |
| 3 | I tubi nudi sono utilizzati tipicamente per minimizzare la cenere che sporca, ma la progettazione di un certo OEM della caldaia i loro economizzatori con i tubi alettati, a spirale o con pinne lunghe. |
| 4 | HDB può produrre gli elementi dell'economizzatore con nudo, spirale alettata, o tubi con pinne lunghe e se preferite, riprogettazione la vostra unità ad uno degli altri metropolitana-tipi. HDB può anche fabbricare le intestazioni della sostituzione per tutti gli economizzatori pratici della caldaia. |
Economizzatore della caldaia del pacchetto
| 1 | HDB ha capacità fabbricanti uniche da cui gli ingegneri di Optimus trar massimo vantaggio quando progetta gli economizzatori acidi solforici ed i surriscaldatori della pianta. |
| 2 | Questo permette spesso che le unità di Optimus siano configurate per le più alte efficienze del trasferimento di calore che risultati in un requisito riduttore di area e, conseguentemente, in un prodotto a prezzo inferiore. |
| 3 | HDB utilizza le sue capacità in loco all'aletta e piegare i tubi, macchina e fabbricare le intestazioni, trapano i tubesheets, tagliare e preparare tutti i materiali di rivestimento ed esegue tutte parte di pressione e saldature di rivestimento. |
| 4 | Ciò dà a HDB più controllo della sequenza e del programma fabbricanti che ci ha aiutati a raggiungere un'annotazione notevole della prestazione della consegna di tempo d'inserimento. |
Economizzatore di HRSG
| 1 | Gli economizzatori per gli odierni moduli di HRSG sono configurati con i fintubes che appendono verticalmente. HDB ha fabbricato le bobine dell'economizzatore per virtualmente tutte società dell'OEM di HRSG e capisce le caratteristiche uniche di ciascuno. |
| 2 | In molti casi, le utilità desiderano migliorare i loro economizzatori dal acciaio al carbonio normale ad un materiale della lega per contribuire a resistere alla corrosione accelerata flusso (FAC) dentro le intestazioni e le curvature del tubo. |
| 3 | HDB è uno sportello unico per montaggio dell'economizzatore perché prepariamo tutti i materiali e realizziamo tutta saldatura della parte e del collegamento di pressione, dal finning i fintubes, fabbricando le intestazioni ed il montaggio del pacco della bobina. |
Criteri di accettazione e di fabbricazione
| · | JB/T6512 «caldaia con gli stati a spirale di resistenza ad alta frequenza della saldatura di aletta del tubo di una tecnologia di fabbricazione» |
| · | «Tubo di aletta a spirale della saldatura di resistenza ad alta frequenza HG/T3181» |
| · | «Stati tecnici della prova a spirale del tubo alettato JB/T6511.» |
| · | JB1611 «stati dell'assemblea del contenitore di criniera del tubo di caldaia» |
| · | JB/T1612 «stati pressurufacturing della caldaia.» |
| · | JB16I3 «parti di pressione della caldaia che saldano le circostanze.» |
*Note: LA CALDAIA di HD può ha annunciato il tipo speciale di economizzatore secondo il requisito del cliente.
Prova
| 1 | L'ultimo tipo di macchina piegatubi “di U” è usato per il piegamento del freddo di precisione dei tubi. |
| 2 | Il piegamento è fatto per tutto il genere di scambiatore di calore, condensatore, economizzatore, tubi di caldaia in senza cuciture di acciaio inossidabile come pure è saldato. |
| 3 | A seguito dei tubi di piegamento “di U” è idro provata & lo sforzo ha alleviato se chiesto. |
| 4 | Inoltre i pezzi del modello sono preparati per la determinazione della riduzione di spessore sulla parte della curvatura. |
| 5 | La prova penetrante della tintura sulla parte della curvatura è ro fatto individuare le crepe, i difetti o qualunque tipo di difetto. |
| 6 | L'imballaggio speciale è fornito per impedire tutti i danni durante il transito. |
