Introduzione

Un corpo cilindrico è una caratteristica standard di una caldaia a tubo d'acqua. È un bacino idrico dell'acqua/del vapore all'estremità superiore dei tubi dell'acqua. Il tamburo immagazzina il vapore generato nei tubi dell'acqua e funge da fase-separatore per il vapore umido. La differenza nelle densità fra gli aiuti dell'acqua fredda e caldi nell'accumulazione - dell'acqua «più calda»/e del vapore saturo nel corpo cilindrico.

Il corpo cilindrico è l'interfaccia primaria fra l'acqua ed il vapore. In una pianta a carbone, nei passaggi dell'acqua d'alimentazione della caldaia tramite l'economizzatore e nel tamburo in cui il vapore separa dall'acqua d'alimentazione ed è ritirato al surriscaldatore. Il livello liquido costante di mantenimento nella parte superiore del corpo cilindrico è necessario da fornire la qualità adeguata di vapore. La strumentazione deve resistere alle temperature elevate ed alle pressioni.

Procedure di lavoro

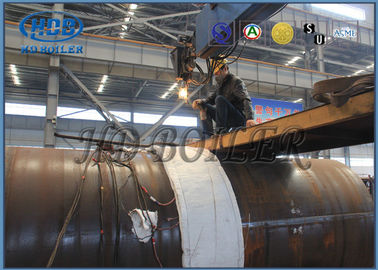

Le condizioni di lavoro del tamburo sono complesse e le conseguenze degli incidenti sono gravi. È necessario da controllare rigorosamente la composizione chimica, le proprietà meccaniche e la qualità della lavorazione di saldatura e di materiale utilizzate in tamburi e da passare una serie di prove rigorose. Il cilindro è composto di corpo del cilindro e di testa.

1. Cilindro: si riferisce alla parte del cilindro del tamburo. Il suoi diametro e lunghezza interni sono collegati con il modo di circolazione, la capacità della caldaia, i parametri del vapore e la struttura di attrezzatura interna. Il corpo cilindrico è rotolato solitamente sulla macchina della bobina del multi-rotolo. La parete del tamburo della caldaia a pressione subcritica è troppo spessa essere premuta sulla stampa gigante.

2. Testa: Le caldaie a pressione subcritiche sono solitamente emisferiche, le caldaie ad alta pressione ed ultra ad alta pressione sono ellissoidali, le caldaie a pressione medie sono relativamente pianamente ellissoidali, con le botole sul si dirigono verso l'installazione ed il mantenimento dei dispositivi interni. La testa è premuta su una stampa idraulica o su una stampa di olio.

1. La miscela di vapore e dell'acqua che vengono dalla parete dell'acqua entra nel tamburo tramite il tubo adduttore superiore del tamburo. Lungo il passaggio anulare stretto costituito dalla parete interna del tamburo e della fodera dell'arco, la miscela dell'vapore-acqua può essere trasferita uniformemente alla parete interna del tamburo ad una portata appropriata, così superando la difficoltà di eccessiva differenza della temperatura fra le pareti superiori e più basse del tamburo durante la partenza e l'arresto della caldaia e permettendo alla partenza più veloce.

2. La miscela dell'vapore-acqua che entra nel tamburo entra nel filtro a ciclone dall'vapore-acqua ed usa l'inerzia di cambiamento della direzione di scorrimento per separare la miscela dell'vapore-acqua, che è la prima separazione della miscela dell'vapore-acqua.

3. Il vapore separato ancora contiene molta acqua. Entra nel separatore ondulato del piatto dalla cima del separatore. Il vapore con alcune goccioline di acqua attraversa le crepe fra i piatti ondulati ed il film dell'acqua è formato sulla parete del metallo per scorrere verso il basso.

4. Il vapore dopo che la separazione secondaria infine è pulita da vapore e la separazione di gravità è effettuato usando la differenza di densità dell'acqua, che è la terza separazione.

5. Dopo le tre separazioni, il vapore rispetta lo standard di qualità del vapore e conduce al surriscaldatore della lastra dal tubo di vapore saturo alla cima del tamburo.

dettagli di separazione dell'Vapore-acqua

La separazione primaria dell'vapore-acqua rimuove quasi tutto il vapore dall'acqua in moda da diffondere il vapore pochissimo dal fondo del tamburo verso i tubi riscaldati attraverso il collegamento dello sbocco (downcomer).

Alla separazione secondaria, il vapore è passato attraverso una fase secondaria dei separatori o degli elementi dell'impianto di lavaggio (piatti paralleli ondulati solitamente appropriatamente orientati) per rimozione finale della gocciolina di acqua. Il vapore poi è esaurito attraverso i vari porti.

Accessori

Le componenti principali in un sistema della caldaia sono i radiatori dell'acqua d'alimentazione della caldaia, disaeratore, caldaia, pompa d'alimentazione, economizzatore, caldaia, surriscaldatore, termoregolatore, sistema del vapore, condensatore e la pompa condensata. Inoltre ci sono insiemi dei comandi per controllare il flusso del vapore e dell'acqua, il flusso di combustibile, il flusso d'aria e le aggiunte del trattamento chimico.

Classificazione

Controllo di qualità

1. Prova di urto e rapporto di calcolo di forza con informazioni di materiali applicate.

2. Rapporto 100%NDT (ispezione non distruttiva) del piatto d'acciaio, del tubo e dell'elettrodo

3. Raggi x, γ-Ray e rapporto d'ispezione penetrante liquido della prova (cucitura di saldatura): per assicurare la qualità di intera caldaia

4. Relazione sull'esperimento idraulica: assicuri la pressione di esercizio e la sicurezza standard
