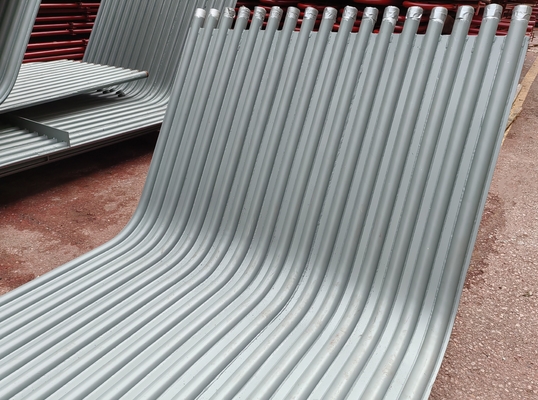

Introduzione del prodotto: Parete della membrana della caldaia

        La parete dell'acqua è la principale parte di riscaldamento della caldaia, costituita da diverse file di tubi in acciaio distribuiti intorno alla camera del forno della caldaia.Il suo interno è acqua o vapore che scorre, e l'esterno riceve il calore dalla fiamma nella camera del forno della caldaia, assorbendo principalmente il calore radiante dei prodotti di combustione ad alta temperatura nel forno,in cui il fluido di lavoro si muove verso l'alto ed evapora per calore.

Ilacqua Parete Era... originariamente progettato- No, no.a essere riscaldato, Ma... a Che bello. Il forno da alto temperature.Lil nome e l'indirizzo:dUEtoItg- Non lo so.hmangiareexchangefunzione,ItgradialmenterepplazzatotLui...ssquadradruma)stLui...m- Non lo so.hmangiarep- l'arteofil bL'olio.TLui...evaporizzazionehmangiaressuperficieIsIo...aiutiontLui...InnerwtuttioftLui...boliofurnacea)ncantipaticiofmqualsiasipAralleltUbes.La funzioneofil w- NonwtuttiIstoa)bassorbiretLui...radiantehmangiareoftLui...h- Non lo so.ttemperaturaf- Non lo so.orfLuegcomeIntLui...furnazione,ggeneratossquadraorhow- NonIntLui...tube,a)nreducaretLui...ttemperaturadi tLui...furnacewtuttitoprotturatLui...furnacew- Tutto.In una caldaia di grande capacità, la temperatura della fiamma all'interno del forno è molto alta e l'intensità della radiazione termica è grande.40~50% o anche più del calore nella caldaia viene assorbito dalla parete dell'acquaAd eccezione di alcune caldaie di piccola capacità, le moderne caldaie a tubo d'acqua utilizzano la parete dell'acqua come principale superficie di riscaldamento per evaporazione nella caldaia.

Vantaggi

In base al tipo di struttura, esistono tre tipi principali: tipo di tubo semplice, tipo di membrana e tipo di tubo strillato. La parete dell'acqua del tubo semplice è composta da un'intera fila di tubi in acciaio senza saldatura,e la loro struttura è la più sempliceLa parete dell'acqua della membrana salda molti tubi laminati raffreddati ad acqua con saldatura a punti, in modo che diventino una superficie di riscaldamento combinata sigillata.che può non solo migliorare l'asse di tensione dell'aria del forno, ridurre le perdite d'aria, ma anche proteggere meglio la parete del forno, ridurre il peso della parete del forno, semplificare la struttura;La parete dell'acqua del tubo dello spur è di saldare molti perni con una lunghezza di 20 ~ 25 mm e un diametro di 6 ~ 12 mm sul tubo di parete raffreddato ad acqua, e quindi applicare la plastica refrattaria del minerale di cromo al fine di ridurre l'assorbimento di calore di questa parte della parete dell'acqua e aumentare la temperatura della zona di combustione,è adatto per le occasioni in cui l'accensione del combustibile è particolarmente difficile o per alcuni forni a scarico di scorie liquide.

In base alla parte del layout, esistono due tipi di pareti di raffreddamento ad acqua di tipo di parete fissata e di parete divisoria (cioè di riscaldamento a doppio lato).Il primo è per lo più parzialmente incorporato nella parete interna della parete del forno e assorbe il calore da un lato, mentre quest'ultima è per lo più installata al centro della camera del forno di una grande caldaia, separando l'intero forno in due parti indipendenti che vengono riscaldate su entrambi i lati.

Descrizione

I pannelli a parete d'acqua sono utilizzati nelle caldaie di recupero del calore di scarico.Si presta particolare attenzione all'ovalità e all'assottigliamento della parte piegata, durante la produzione.

Stiamo producendo e fornendo una gamma completa di pannelli per pareti idriche.I tubi offerti da noi sono noti per resistere a una grande pressione interna come una striscia continua di materiale pin si avvolge a spirale sul tuboQuesti tubi sono noti per fornire calore uniformemente che si traduce in un aumento della produzione di calore.

La funzione principale dei pannelli a parete di acqua nella caldaia è assorbire il calore generato da fiamme o fumi ad alta temperatura e generare vapore o acqua calda nei tubi,quindi per ridurre la temperatura nella camera.

Dettagli della costruzione

Le caratteristiche combinate della parete di raffreddamento dell'acqua a membrana sono le seguenti:
1Controllare e regolare la larghezza, la lunghezza, la piattezza e la diagonale della fila di tubi quando la fila di tubi segmentata è sollevata sul telaio combinato.Se la larghezza della fila del tubo è maggiore o minore della dimensione specificata, la pinna può essere tagliata ad una lunghezza adeguata, regolata alle dimensioni specificate e successivamente risaldata.le pinne tra alcuni tubi di dimensioni maggiori possono essere tagliate per ridurre la distanza tra i tubi per eliminare la differenza diagonale, e quindi le pinne possono essere saldate. Quando l'irregolarità della fila di tubi supera il range ammissibile, può essere utilizzato il telaio del portiere per correggere la pressione superiore del jack.
2La giunzione di saldatura di un singolo tubo si restringe di circa 1-2 mm dopo la saldatura, il che non ha alcun effetto sugli altri tubi.Ma la fila di tubi non è la stessa., due sezioni di saldatura a fuso di fila di tubi, se da un lato all'altro della sequenza di saldatura, la saldatura all'estremità del tubo causata dalla deformazione è molto grande.prima della saldatura del sedere, la clearance butt di questo giunto di saldatura deve essere misurata in modo completo, e secondo la clearance butt è troppo piccola, moderata, classificazione troppo grande,se la clearance del sedere è troppo grande o troppo piccolaIn questo momento, a causa del restringimento della saldatura, il tubo con un'apertura maggiore diventerà solderabile.Per ridurre la deformazione da contrazione della saldatura dei tubi, si dovrebbe adottare il metodo della simmetria e della saldatura incrociata.
3La parte inferiore della parete di raffreddamento dell'acqua anteriore e posteriore è dotata di fondo di forno (scafo di cenere freddo) e la parte superiore della parete di raffreddamento dell'acqua posteriore è dotata di angolo di fiamma.Quindi la dimensione del componente è più grande e la forma è più speciale, quindi è difficile da combinare.
4. La palla di passaggio singola del tubo della parete d'acqua posteriore è diversa da altri tubi di superficie di riscaldamento. Poiché la parete d'acqua posteriore nella casella superiore ha un angolo a prova di fiamma,il numero di tubi di piegatura angolare a prova di fiamma è lo stesso di quello della parete d'acqua posteriore, per aumentare la rigidità dell'angolo a prova di fiamma, esiste anche un numero considerevole di tubi dritti spaziati (la maggior parte dei tipi di forno).è installato un tubo in acciaio fuso a forma speciale (più di tre rami) di diametro equidiometricoNel tubo rettilineo e nella giunzione tra il serbatoio superiore è dotato di un orifizio di Φ 5 mm o di un limitatore di Φ 10 mm.la maggior parte del tubo piegato del mezzo di lavoro è favorevole al raffreddamento dell'angolo di fiamma, e una piccola parte del tubo piegato del mezzo di lavoro garantisce che il tubo retto e il tubo curvo abbiano la corrispondente quantità di espansione, in modo da ridurre la sollecitazione interna,quindi la difficoltà di passare attraverso la palla aumenta.

Di noi

Hua Dong Boiler Co., Ltd. è un'impresa ad alta tecnologia specializzata nella produzione di caldaie.000 m2 con attività fisse per un importo di 110 USD,000,000Sono 1100 i dipendenti, tra cui 150 tecnici e 600 saldatori.Hua Dong è titolare delle licenze di fabbricazione per caldaie di grado A e recipienti a pressione di grado A1 e A2 rilasciate dall'amministrazione generale cinese di controllo della qualità, ispezione e quarantena; inoltre possiede i timbri "S" e "U" "NB" rilasciati dalla American Society of Mechanical Engineers; nel frattempo questa società ha superato la certificazione ISO9001, SO3834,EN 12952 Sistema di gestione della qualità.
