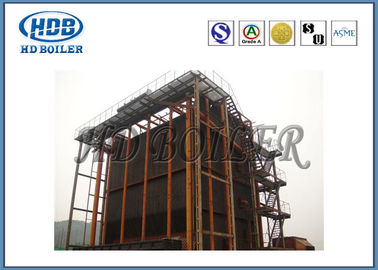

Caldaia di metropolitana di acqua naturale verticale di circolazione con carbone/combustibile della biomassa

Caldaia di metropolitana di acqua naturale verticale di circolazione con carbone/combustibile della biomassa

    • Vertical Natural Circulation Water Tube Boiler With Coal / Biomass Fuel
    • Vertical Natural Circulation Water Tube Boiler With Coal / Biomass Fuel
    • Vertical Natural Circulation Water Tube Boiler With Coal / Biomass Fuel
    • Vertical Natural Circulation Water Tube Boiler With Coal / Biomass Fuel
  • Vertical Natural Circulation Water Tube Boiler With Coal / Biomass Fuel

    Dettagli:

    Luogo di origine: ZHANGJIAGANG, CINA
    Marca: HD BOILER
    Certificazione: ISO9001,ASME,Grade A,SGS,EN
    Numero di modello: DHL

    Termini di pagamento e spedizione:

    Quantità di ordine minimo: 1 set
    Prezzo: Negotiable
    Imballaggi particolari: imballaggio seaworthy
    Tempi di consegna: negoziazione
    Termini di pagamento: L / C, T / T, Western Union
    Capacità di alimentazione: 25 insiemi all'anno
    Contattaci
    Descrizione di prodotto dettagliata
    Condizione: Nuovo Tipo: Circolazione naturale
    Utilizzo: Industriale Stile: Verticale
    Carburante: Carbone/biomassa di uscita: vapore/acqua calda
    Struttura: Metropolitana dell'acqua Porto: Shanghai

    La griglia della caldaia della metropolitana dell'angolo di serie di DHL ha polverizzato bituminoso o il carbone magro ha infornato l'impianto termico



    Descrizione di prodotto



    Una caldaia del cornertube è un tipo di caldaia a tubo d'acqua naturale di circolazione che si differenzia da altre caldaie di tubo di acqua dal suo ciclo caratteristico del acqua vapore e una preseparazione di vapore heated dalla miscela dell'vapore-acqua si presenta fuori del tamburo e dei downcomers non riscaldati.



    Principio



    Le caldaie di Cornertube sono state sviluppate per la piccola uscita del vapore. La progettazione è stata basata intorno a due fattori che, con circolazione eccellente dell'acqua, dovrebbero essere raffreddamento appropriato anche ai carichi leggeri. Il suo dispositivo speciale è il suo corpo a monoguscio cioè la forma non riscaldata dei downcomers il lavoro sostenente della struttura e non i tubi termicamente caricati, quindi la caldaia del tubo dell'angolo di nome. Inoltre, la conduttura-disposizione (sistema) è inoltre responsabile; per dirigere la distribuzione dei tubi e di acqua della colonna montante dei tubi e giù di chi arriva della colonna montante e raccogliere il vapore innaffiano la miscela e fare una certa quantità di preseparazione della miscela dell'acqua e del vapore. Messa semplicemente, la circolazione dell'acqua ha luogo simultaneamente tramite il tamburo ed attraverso giù chi arriva non riscaldati fuori del tamburo.



    Parametri tecnici



    Modello DHL10 DHL15 DHL20 DHL25 DHL35 DHL65 DHL75 DHL100
    Evaporatore t/h 10 15 20 25 35 65 75 100
    Pressione del lavoro MPa 1,25, 1,6, 2,5 1,6, 2,5, 3,82, 5,4
    Temperatura del vapore 194.225.300.350.400 225.300.350.400.450.485
    Temperatura dell'acqua d'alimentazione 20,50,104,130,150
    Metodo bruciante   Combustione di strato (griglia)
    Efficienza della caldaia % ≥82 ≥84
    Consumo di combustibile Kg/h 1450 2175 2900 3625 5075 8264 9532 14500
    Tubo di vapore principale (DN)   125 150 200 200 250 250 300 300
    Valvola (DN)   50 50 50 65 80 100 150 200
    Diametro del camino (¢) Millimetri 670 870 870 1000 1000 1250 1400 1400
    Consumo di energia di Toatal Chilowatt 72,15 104,5 155,9 225,9 359 642 838,5 785,5
    Peso della griglia m2 12 16 22 27 32 64 72 93
    Fan di progetto indotto Chilowatt 37 55 90 110 185 310 400 400
    Ventilatore 15 22 30 55 90 160 185 185
    Pompa d'alimentazione 15 22 30 55 75 160 240 185
    Fornitore del carbone 2,2 2,2 2,2 2,2 3 3 3 3
    Scorie 2,2 2,2 2,2 2,2 3 4 5,5 5,5
    Riduttore di velocità 0,75 1,1 1,5 1,5 3 4 4 5
    L 12000 13000 13000 13000 14500 16700 19000 21000
    W 7000 7000 8000 8000 9800 14500 14500 16000
    H 9000 9500 10000 12000 12000 15000 15000 17000

    Combustibile: Bagassa, biomassa, lignite, carbone, carbone bituminoso, corteccia squamosa, gas combustibile, rifiuti industriali, gas del khuff, MFO (olio combustibile marino), materia organica, olio, lettiera, gusci del riso, Rubberwood, fango, legno, trucioli.



    Vantaggi



    • Costruzione autosufficiente dai quattro downcomers.
    Può espandersi dalla base su tutte le direzioni ed adattarsi alle condizioni di gestione differenti.
    L'espansione termica è dall'alto al basso e con l'uso della griglia infornare la griglia che inforna la differenza di espansione termica è minimizzato là manifestando il sigillamento fra la griglia e la caldaia.
    Il percorso di scarsità del rifornimento idrico ai tubi della colonna montante conduce a più veloce e l'operazione più affidabile sui carichi differenti e su un rapido comincia su.

    Può essere accoppiata con la centrale elettrica solare concentrata (CSP) pure per avere efficienza aumentata (superiore a 33%) dove i combustibili principali sono biomassa, gas di discarica e legno.
    La costruzione e la disposizione delle superfici del riscaldamento è flessibili poichè l'acqua può essere fornita direttamente dal tamburo che è disposto abbastanza lontano dalle superfici del riscaldamento.
    A basso rischio di schiumatura. Mentre l'acqua e la miscela dell'vapore-acqua che è inserita nel tamburo mantiene lo stesso e livello costante continuamente che lascia allo spazio livello al disopra della superficie in tamburo (riferisca per favore allo schemactic diagram il pic).
    Le variazioni rapide del carico e l'operazione affidabile nei carichi variabili ed a tutto il cambiamento significativo nella pressione come il livello dell'acqua nel tamburo è stabili e resti inaffected da turbolenza.
    Il meno acciaio è necessario poichè non c'è corpo cilindrico della caldaia più basso ed inoltre l'assenza di stress termici indesiderati eliminati tamburo più basso.



    Introduzione della società



    Stabilita nel 1985, la caldaia il Co., srl di Zhangjiagang Hua Dong (che vende come caldaia di HD), produce la centrale elettrica; industriale; cascami di calore; incenerimento dei rifiuti; biomassa; portatore di calore organico e caldaie a vapore elettriche. Accoppiato con una gamma completa di superfici del riscaldamento, la caldaia di HD porta al mercato un servizio unico compreso progettazione, montaggio, l'installazione, il mantenimento e la sostituzione della caldaia delle parti di pressione della caldaia.



    1. Una superficie di montaggio di 200.000 metri quadri

    2. 150 ingegneri

    3. 600 saldatori codificati

    4. 60 ispettori autorizzati (istruttori del livello-III di NDT)

    5. Licenze della classe-Un per la caldaia di fabbricazione e di progettazione

    6. Sistema di qualità di 9001:2008 di iso

    7. Certificato di ASME dei generatori di vapore

    8. ASME autorizzazione del bollo “di S”, “di U” e di N.B.:
