Luogo di origine: | Zhangjiagang, Cina |
Marca: | HD BOILER |
Certificazione: | ISO9001 , SGS , TUV , ASME , EN |
Numero di modello: | Parete di fornace |
Quantità di ordine minimo: | 1 insieme |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Pacchetto della struttura del ferro |
Tempi di consegna: | 50 giorni |
Termini di pagamento: | L/C, T/T, Western Union |
Capacità di alimentazione: | 500 tonnellate/mese |
Pressione: | Alta pressione | Struttura: | Metropolitana acqua/del fuoco |
---|---|---|---|
Combustibile: | Calore a carbone/acqua del carbone/gas/ | Nome di prodotto: | Pareti dell'acqua della caldaia |
Gamma di applicazioni: | Industriale/centrale elettrica | NDE: | 100% PINTA, 100 RT, 100% UT |
Evidenziare: | Fornace della parete della membrana della caldaia,Saldatura della parete della membrana della caldaia dell'arco dell'argon,Parete di superficie di riscaldamento della membrana della caldaia |

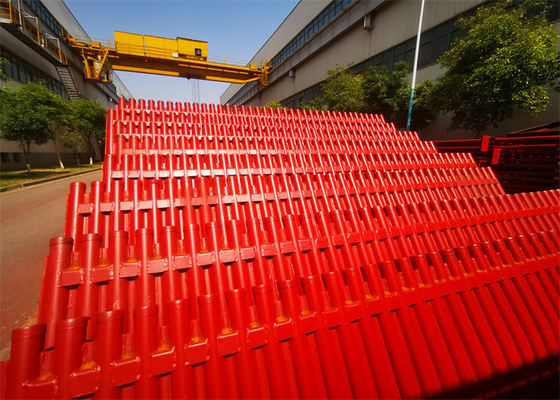

Saldatura ad arco di argon di superficie della caldaia SA192 della membrana della parete del riscaldamento ad alta pressione della fornace
Descrizione della parete dell'acqua della membrana
Siamo fabbricanti e fornenti una gamma completa di pannelli di Waterwall. I tubi offerti da noi sono conosciuti per resistere ad una grande pressione interna come striscia continua del materiale dell'aletta è arrotolati a spirale sul tubo. Questi tubi sono conosciuti per fornire uniformemente il calore quel risultato in un calore emesso aumentato.
Se secondo il tipo della struttura, ci sono tre tipi principali: tipo nudo del tubo, tipo della membrana e pungere il tipo del tubo. Il tipo nudo del tubo è composto di intera fila dei tubi d'acciaio senza cuciture con la struttura più semplice. La parete dell'acqua della membrana è un genere di saldatura unita di molti tubi alettati rotolati della parete dell'acqua per formare una superficie combinata sigillata del riscaldamento. Può non solo migliorare la tenuta dell'aria della fornace, ridurre la fuga di aria, ma anche proteggere la parete di fornace, ridurre il peso della parete di fornace e semplificare la struttura.
La superficie di riscaldamento sistemata sulla parete interna della fornace pricipalmente è raffreddata dall'acqua, che è chiamata la parete dell'acqua. È la superficie di riscaldamento di evaporazione principale della caldaia della centrale elettrica. Le funzioni principali della parete dell'acqua sono:
(1) assorbendo il calore radiante nella fornace, riscaldante l'acqua nel vapore saturo;
(2) proteggere la parete di fornace, semplifichi la struttura della parete di fornace, riducono il peso della parete di fornace, che è pricipalmente dovuto l'assorbimento di calore radiante nella parete dell'acqua della parete di fornace, di modo che la temperatura della parete di fornace è ridotta;
(3) l'assorbimento di calore nella fornace, il condotto di scarico raffreddato a gas alla temperatura conceduta dall'uscita della fornace, che è utile da ridurre la scorificazione nella fornace e da impedire la scorificazione nell'uscita della fornace;
(4) la parete dell'acqua assorbe il calore radiante a temperatura elevata nella fornace ed ha buon effetto del trasferimento di calore, in modo da può ridurre il consumo della caldaia ed il costo d'acciaio della caldaia.
Vantaggi
sigillatura 1.ensure della parete di fornace e ridurre fuga di aria in camera di combustione.
raffreddamento ad acqua pieno 2.realize della camera di combustione, che è utile da impedire la formazione del coke nel caso di combustione intensificata.
3. di piccola capacità di accumulazione termica, riscaldamento veloce della camera di combustione e raffreddamento rapido, può accorciare il periodo di raffreddamento dell'inizio e della fermata della caldaia.
4.it è appropriato da utilizzare la parete di fornace del tubo, che notevolmente riduce il carico del telaio della caldaia ed è conveniente per la sospensione.
5.compared con il tubo ottico, la capacità di assorbimento del calore del tubo è migliorato.
il grado di pre-combinazione 6.the di componenti della caldaia è migliorato, che è conveniente e riduce il carico di lavoro dell'installazione.
Specificazione della parete dell'acqua della membrana
Nome | Pannello dell'acqua della membrana |
Materiale | Acciaio al carbonio, lega, acciaio inossidabile |
Dimensione della metropolitana | Φ38 - 76 millimetri, personalizzano |
Norma | ISO, ASME |
Modello | Fissato |
Applicazione | Istallable intorno alla camera di combustione della caldaia |
Gruppo di lavoro del pannello di Waterwall
Nota
1 | Controllo della penetrazione di saldatura per soddisfare controllo del trasferimento di calore e meccanico di requisiti della deformazione alle tolleranze accettabili. |
2 | I pannelli richiedono ordinariamente il raddrizzamento nell'officina dopo saldatura ed il trattamento termico, la domanda da rispondere è latta il negozio poi incontrare le tolleranze dimensionali richieste per la riuscita installazione del sito? |
3 | Può procedure di trattamento del negozio attuale è così com'è usato senza aggiungere gli eccessivi comandi che aggiungeranno il costo ed il programma. |
4 | L'importanza di preriscaldamento e della sua manutenzione con il processo di saldatura potrebbe causare una serie di trattamento e negozio che elaborano le edizioni che aumenteranno sostanzialmente il costo. |
Controllo di qualità
1. Una superficie di montaggio di 200.000 metri quadri
2. 150 ingegneri
3. 400 saldatori codificati
4. 60 ispettori autorizzati (istruttori del livello-III di NDT)
5. Licenze della classe-Un per la caldaia di fabbricazione e di progettazione
6. Sistema di qualità di 9001:2008 di iso
7. Certificato di ASME dei generatori di vapore
8. ASME autorizzazione del bollo “di S”, “di U” e di N.B.:
Introduzione della società
Stabilito nel 1985, Zhangjiagang Hua Dong Boiler Co. , La srl (commercio come caldaia di HD), produce la centrale elettrica; industriale; cascami di calore; incenerimento dei rifiuti; biomassa; portatore di calore organico e caldaie a vapore elettriche. Accoppiato con una gamma completa di superfici di riscaldamento, la caldaia di HD porta al mercato un servizio unico compreso progettazione, montaggio, l'installazione, il mantenimento e la sostituzione della caldaia delle parti di pressione della caldaia.
