Luogo di origine: | La Cina |
Marca: | HDB |
Certificazione: | ISO9001, ASME, EN |
Numero di modello: | Parete della membrana |
Nome di prodotto: | Parete della membrana | Parole chiavi: | Pannello di parete dell'acqua |
---|---|---|---|
Applicazione: | Manutenzione per Sugar Mill | Materiale del tubo basso: | SA192M |
Materiale della lamina piana: | Q235B | Tecnica di produzione: | Saldatura ad arco sommersa, saldatura ad arco di argon |
Evidenziare: | Fornace standard w di ASME tutto il anel di p,Pannello di parete della fornace di SA192M,Pannelli prefabbricati della caldaia di SA192M |
Pareti standard della membrana della caldaia di ASME fatte di SA192M per la sostituzione/la manutenzione del mulino di Sugur
Introduzione di prodotto
I pannelli di parete dell'acqua sono la superficie di riscaldamento principale delle caldaie, composta di numeri delle file dei tubi d'acciaio, sistemate intorno all'angolo della caldaia. Dentro è l'acqua corrente o il vapore e l'esterno accetta il calore della fiamma nella fornace della caldaia, pricipalmente assorbente il calore di radiazione dei prodotti ad alta temperatura di combustione nella fornace. Il fluido operante aumenta in ed evapora dal calore.
Quando la parete dell'acqua inizialmente è stata progettata, non è stato inteso per essere riscaldato, ma per raffreddare la fornace in modo che non fosse danneggiato da temperatura elevata. In seguito, a causa della sua buona funzione di scambio termico, sostituente gradualmente il corpo cilindrico per essere le parti di riscaldamento principali per le caldaie. Sono la superficie di riscaldamento evaporativa che consiste di molti tubi paralleli hanno messo sulla parete interna del focolare della caldaia. Le loro funzioni sono di assorbire il calore radiante dal condotto di scarico ad alta temperatura di gas o del fuoco nella fornace e producono il vapore o l'acqua calda dentro i tubi ed anche di ridurre la temperatura della parete di fornace in modo da proteggerla. Nelle caldaie della grande capacità, la temperatura della fiamma nella fornace è molto alta e l'intensità di radiazione del calore è molto alta. 40-50% ancora di più del calore è assorbito dalla parete dell'acqua. Eccetto le caldaie di piccola capacità, la superficie di riscaldamento evaporativa principale per le caldaie di tubo di acqua attuali è la parete dell'acqua.
Se secondo il tipo della struttura, le pareti dell'acqua possono essere divise nei tipi: tipo nudo del tubo, tipo della membrana e pungere il tipo del tubo.
Il tipo della membrana è più ampiamente usato quello.
La parete dell'acqua della membrana è una struttura ermetica che consiste dei tubi e delle alette. I vantaggi sono meno fuga di aria in fornace; possono utilizzare la parete di montaggio di tubi, meno carico sulla struttura d'acciaio e più a basso costo della caldaia; struttura di facile impiego della sospensione e migliorare il sistema di espansione termica, adatto a produzione meccanizzata su grande scala, alto tasso dell'assemblea, capacità di stoccaggio a calore ridotto ed accorciare stella-su e tempo di arresto. Lo svantaggio è che il processo di fabbricazione è complesso. La parete dell'acqua della membrana è usata spesso nella grande capacità, nella temperatura elevata ed in caldaie ad alta pressione.
Secondo il processo di fabbricazione differente, la parete dell'acqua della membrana può essere divisa in tre tipi (vedi la fig. 1): i tubi di aletta 1.rolled sono saldati nelle file, con il carico di lavoro più di meno di saldatura, ma i tubi di aletta sono costosi. il tubo 2.bare e l'aletta (acciaio piano) sono saldati in file, che ha costo materiale basso e può soddisfare facilmente le richieste di vari passi, ma acciaio piano richiede l'alta precisione e la rifinitura equipment.3. La saldatura per fusione nuda del tubo, le alette fra i tubi è costituita dal riempimento del cavo di saldatura, principalmente usato per il piccolo passo fra i tubi. Il passo fra i tubi della parete dell'acqua della membrana è collegato con i fattori quale pressione della caldaia ed il carico termico della fornace, s/d è solitamente 1.2-1.5.
Specificazione

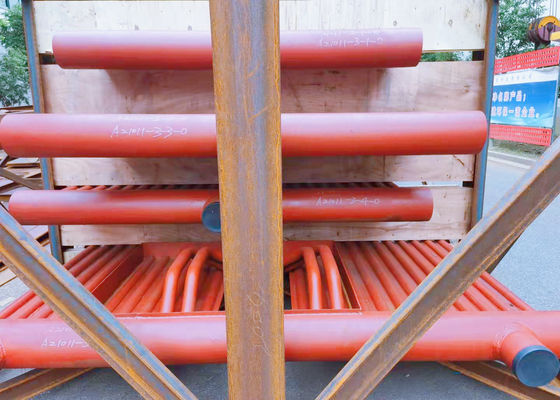

Le immagini qui sopra sono pareti della membrana per un progetto del Pakistan con i dettagli della specificazione qui sotto:
Nome | Pareti di Memebrane |
Materiale | ASME SA192M e Q235B |
Dimensione della metropolitana | 63.5*4.5mm |
Norma | Secondo la norma di ASME/GB |
Attrezzatura | Attrezzatura di produzione automatica |
Applicazione | Manutenzione della caldaia della centrale elettrica e di Sugar Mill Boiler |
