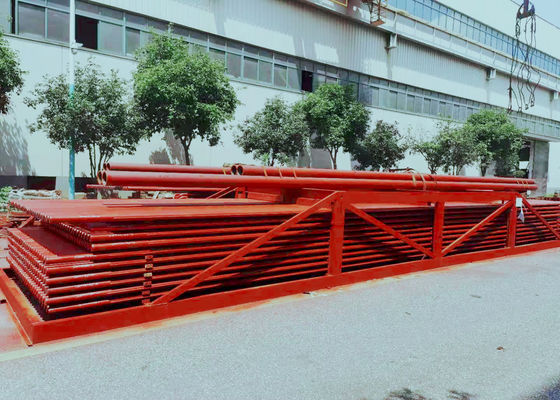

Parete dell'acqua della membrana della saldatura ad arco per l'applicazione di Sugar Mill

Parete dell'acqua della membrana della caldaia con la saldatura ad arco sommersa per l'applicazione di Sugar Mill e di altre caldaie industriali


Introduzione

La parete dell'acqua della membrana è una struttura ermetica che consiste dei tubi e delle alette. I vantaggi sono meno fuga di aria in fornace; possono utilizzare la parete di montaggio di tubi, meno carico sulla struttura d'acciaio e più a basso costo della caldaia; struttura di facile impiego della sospensione e migliorare il sistema di espansione termica, adatto a produzione meccanizzata su grande scala, alto tasso dell'assemblea, capacità di stoccaggio a calore ridotto ed accorciare stella-su e tempo di arresto. Lo svantaggio è che il processo di fabbricazione è complesso. La parete dell'acqua della membrana è usata spesso nella grande capacità, nella temperatura elevata ed in caldaie ad alta pressione.

Secondo il processo di fabbricazione differente, la parete dell'acqua della membrana può essere divisa in tre tipi (vedi la fig. 1): i tubi di aletta 1.rolled sono saldati nelle file, con il carico di lavoro più di meno di saldatura, ma i tubi di aletta sono costosi. il tubo 2.bare e l'aletta (acciaio piano) sono saldati in file, che ha costo materiale basso e può soddisfare facilmente le richieste di vari passi, ma acciaio piano richiede l'alta precisione e la rifinitura equipment.3. La saldatura per fusione nuda del tubo, le alette fra i tubi è costituita dal riempimento del cavo di saldatura, principalmente usato per il piccolo passo fra i tubi. Il passo fra i tubi della parete dell'acqua della membrana è collegato con i fattori quale pressione della caldaia ed il carico termico della fornace, s/d è solitamente 1.2-1.5.

Materiali per i pannelli di parete dell'acqua
20# acciaio, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

Norme
Norma di codice di ASME, norma di GB

Ispezione di qualità
La TA, RT, prova idraulica

Specificazione

La funzione principale dei pannelli di parete dell'acqua in caldaia è di assorbire il calore generato dalla fiamma o dal condotto di scarico ad alta temperatura e di generare il vapore o l'acqua calda in tubi, quindi ridurre la temperatura nella camera.

• Pannello di parete dell'acqua della caldaia della membrana: le saldature di punto molti hanno rotolato i tubi alettati in una superficie combinata sigillata del riscaldamento, che migliora l'ermeticità della fornace e riduce la fuga di aria.
• Tubatura fissata della parete dell'acqua: i perni delle saldature di 20 - 25 millimetri di lunghezza e 6 - 12 millimetri di diametro sul tubo della parete dell'acqua e poi applica una plastica refrattaria del minerale metallifero del cromo per ridurre l'assorbimento del calore del pannello di parete dell'acqua ed aumentano la temperatura nella zona di combustione. È appropriato per le situazioni dove è difficile da dare fuoco a combustibile come pure le fornaci di spillatura delle scorie specifiche.
• Pannello di parete normale dell'acqua della caldaia del tubo: composto di intera fila dei tubi d'acciaio senza cuciture, la struttura più semplice.
• tubatura Parete-allegata della parete dell'acqua della caldaia: incastonato nella parete interna della parete di fornace, assorbimento a un solo lato di calore.
• Pannello di parete riscaldato su due lati dell'acqua: installato in mezzo alla grande fornace della caldaia, che è divisa in due parti che sono indipendente da a vicenda e entrambi i lati sono riscaldati.
