Luogo di origine: | La Cina |
Marca: | HDB |
Certificazione: | ISO9001 , SGS , ASME , EN , TUV |
Quantità di ordine minimo: | 1 INSIEME |
---|---|
Imballaggi particolari: | Imballaggio degno del mare per l'esportazione |
Tempi di consegna: | 30~50 giorni |
Nome di prodotto: | Corpo cilindrico della caldaia | Applicazione: | Caldaia e Sugar Mill della centrale elettrica |
---|---|---|---|
Materiale: | Acciaio al carbonio | Norma: | ASME/EN/GB |
Imballaggio: | Struttura d'acciaio | Porto di caricamento: | Shanghai |
Evidenziare: | Corpo cilindrico standard della caldaia di ASME,corpo cilindrico della caldaia di tubo di acqua,corpo cilindrico del tubo dell'acqua di 32mm |

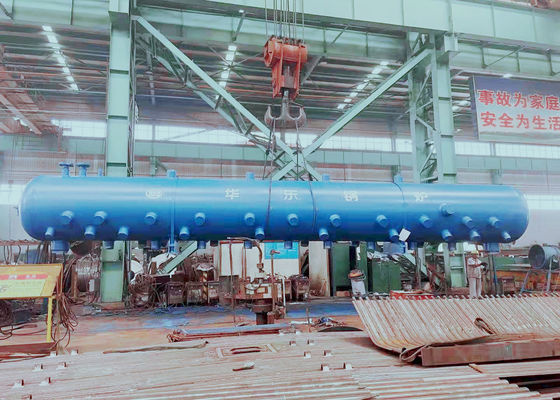

Corpo cilindrico delle parti della caldaia fatto del acciaio al carbonio per Sugar Mill nella norma di ASME
Definizione
Un corpo cilindrico è una caratteristica standard di una caldaia a tubo d'acqua. È un bacino idrico dell'acqua/del vapore all'estremità superiore dei tubi dell'acqua. Il tamburo immagazzina il vapore generato nei tubi dell'acqua e funge da fase-separatore per il vapore umido. La differenza nelle densità fra gli aiuti dell'acqua fredda e caldi nell'accumulazione - dell'acqua «più calda»/e del vapore saturo nel corpo cilindrico.
Il corpo cilindrico della caldaia è il contenitore a pressione più importante in caldaie industriali per la conservazione l'acqua calda e del vapore. In una rete di tubazioni industriale della caldaia, non tutta l'acqua calda può completamente essere evaporata in vapore, ma piuttosto, una miscela di vapore ed acqua calda. Poiché l'acqua calda saturata ha bisogno del più calore per la conversione in vapore, un corpo cilindrico della caldaia è un pezzo di attrezzatura richiesto. Il corpo cilindrico separa l'acqua calda ed il vapore, in cui la miscela ancora passa indietro per il riscaldamento per chi arriva del basso.
Classificazione
Pressione | Minimo | Mezzo | Alto | Superhigh |
Diametro interno (millimetri) |
∅ 800-1200 |
∅ 1400-1600 |
∅ 1600-1800 |
∅ 1600-1800 |
Spessore (millimetri) | 16-25 | 32-46 | 60-100 | 80-100 |
Materiale | Acciaio al carbonio | Acciaio al carbonio & acciaio legato | Acciaio al carbonio & acciaio legato | Acciaio legato |
dettagli di separazione dell'Vapore-acqua
La separazione primaria dell'vapore-acqua rimuove quasi tutto il vapore dall'acqua in moda da diffondere il vapore pochissimo dal fondo del tamburo verso i tubi riscaldati attraverso il collegamento dello sbocco (downcomer).
Alla separazione secondaria, il vapore è passato attraverso una fase secondaria dei separatori o degli elementi dell'impianto di lavaggio (piatti paralleli ondulati solitamente appropriatamente orientati) per rimozione finale della gocciolina di acqua. Il vapore poi è esaurito attraverso i vari porti.
Accessori
Le componenti principali in un sistema della caldaia sono i radiatori dell'acqua d'alimentazione della caldaia, disaeratore, caldaia, pompa d'alimentazione, economizzatore, caldaia, surriscaldatore, termoregolatore, sistema del vapore, condensatore e la pompa condensata. Inoltre ci sono insiemi dei comandi per controllare il flusso del vapore e dell'acqua, il flusso di combustibile, il flusso d'aria e le aggiunte del trattamento chimico.
Controllo di qualità
1. Prova di urto e rapporto di calcolo di forza con informazioni di materiali applicate.
2. Rapporto 100%NDT (ispezione non distruttiva) del piatto d'acciaio, del tubo e dell'elettrodo
3. Raggi x, γ-Ray e rapporto d'ispezione penetrante liquido della prova (cucitura di saldatura): per assicurare la qualità di intera caldaia
4. Relazione sull'esperimento idraulica: assicuri la pressione di esercizio e la sicurezza standard
