| Luogo di origine: | La Cina |
| Marca: | HDB |
| Certificazione: | ISO9001 , SGS , ASME , EN , TUV |
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Imballaggi particolari: | Imballaggio degno del mare per l'esportazione |
| Tempi di consegna: | 30~50 giorni |
| Nome di prodotto: | Corpo cilindrico della caldaia | Applicazione: | Sistema della caldaia e sistema industriale |
|---|---|---|---|
| Materiale: | Acciaio al carbonio | Norma: | ASME, EN, GB |
| Evidenziare: | Tamburo di fango della caldaia di acciaio al carbonio,Tamburo di fango della caldaia di ASME,Corpo cilindrico della caldaia infornato carbone |
||

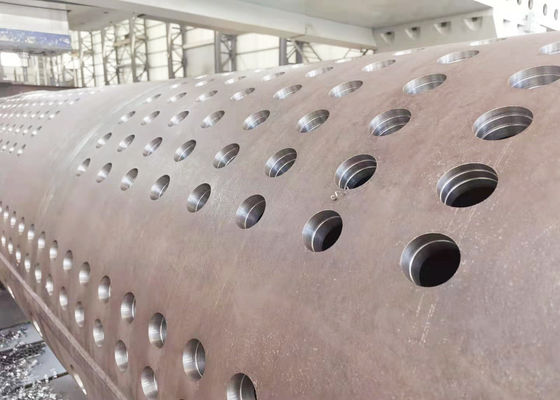

Parti della caldaia di corpo cilindrico della caldaia di acciaio al carbonio di ASME per le caldaie a carbone
Introduzione
Un corpo cilindrico è una caratteristica standard di una caldaia a tubo d'acqua. È un bacino idrico dell'acqua/del vapore all'estremità superiore dei tubi dell'acqua. Il tamburo immagazzina il vapore generato nei tubi dell'acqua e funge da fase-separatore per il vapore umido. La differenza nelle densità fra gli aiuti dell'acqua fredda e caldi nell'accumulazione - dell'acqua «più calda»/e del vapore saturo nel corpo cilindrico.
Il corpo cilindrico è l'interfaccia primaria fra l'acqua ed il vapore. In una pianta a carbone, nei passaggi dell'acqua d'alimentazione della caldaia tramite l'economizzatore e nel tamburo in cui il vapore separa dall'acqua d'alimentazione ed è ritirato al surriscaldatore. Il livello liquido costante di mantenimento nella parte superiore del corpo cilindrico è necessario da fornire la qualità adeguata di vapore. La strumentazione deve resistere alle temperature elevate ed alle pressioni.
dettagli di separazione dell'Vapore-acqua
La separazione primaria dell'vapore-acqua rimuove quasi tutto il vapore dall'acqua in moda da diffondere il vapore pochissimo dal fondo del tamburo verso i tubi riscaldati attraverso il collegamento dello sbocco (downcomer).
Alla separazione secondaria, il vapore è passato attraverso una fase secondaria dei separatori o degli elementi dell'impianto di lavaggio (piatti paralleli ondulati solitamente appropriatamente orientati) per rimozione finale della gocciolina di acqua. Il vapore poi è esaurito attraverso i vari porti.
Accessori
Le componenti principali in un sistema della caldaia sono i radiatori dell'acqua d'alimentazione della caldaia, disaeratore, caldaia, pompa d'alimentazione, economizzatore, caldaia, surriscaldatore, termoregolatore, sistema del vapore, condensatore e la pompa condensata. Inoltre ci sono insiemi dei comandi per controllare il flusso del vapore e dell'acqua, il flusso di combustibile, il flusso d'aria e le aggiunte del trattamento chimico.
Classificazione
| Pressione | Minimo | Mezzo | Alto | Superhigh |
| Diametro interno (millimetri) |
∅ 800-1200 |
∅ 1400-1600 |
∅ 1600-1800 |
∅ 1600-1800 |
| Spessore (millimetri) | 16-25 | 32-46 | 60-100 | 80-100 |
| Materiale | Acciaio al carbonio | Acciaio al carbonio & acciaio legato | Acciaio al carbonio & acciaio legato | Acciaio legato |
Controllo di qualità
1. Prova di urto e rapporto di calcolo di forza con informazioni di materiali applicate.
2. Rapporto 100%NDT (ispezione non distruttiva) del piatto d'acciaio, del tubo e dell'elettrodo
3. Raggi x, γ-Ray e rapporto d'ispezione penetrante liquido della prova (cucitura di saldatura): per assicurare la qualità di intera caldaia
4. Relazione sull'esperimento idraulica: assicuri la pressione di esercizio e la sicurezza standard
