Sezione di evaporazione della parete dell'acqua della caldaia di combustione del carbone della centrale elettrica di ASTM

Certificazione dei pannelli di parete dell'acqua della caldaia dei pezzi di ricambio della caldaia del bruciatore del vapore del gas ASTM

1.Descriptions

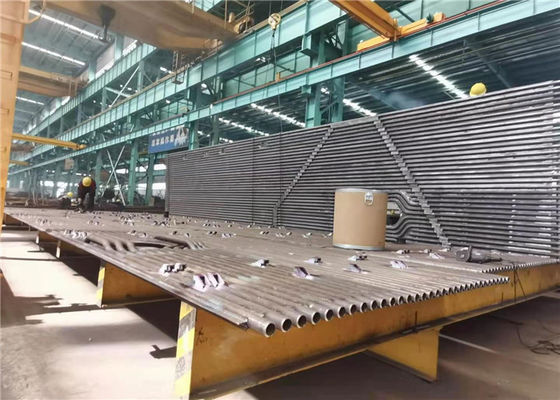

Le pareti dell'acqua della caldaia sono pareti della membrana che sono fatte dei tubi saldati insieme a o senza una striscia di metallo nel fratempo. Queste pareti formano la recinzione della camera di combustione del carbone. I tubi della parete dell'acqua inoltre si riferiscono a come la sezione dell'evaporatore; contengono l'acqua principalmente nella forma liquida che evapora gradualmente mentre aumenta nella caldaia.

La nostra parete dell'acqua della membrana è fabbricata facendo uso della materia prima dell'alto grado e dell'attrezzatura di produzione contemporanea alla nostra unità fabbricante avanzata. La gamma offerta è disponibile in varie dimensioni, forme e specifiche, secondo i requisiti dei nostri clienti stimati. Più ulteriormente, questi sono consegnati ai clienti all'interno del calendario promesso.

parametro 2.Technical

Vantaggi della parete dell'acqua della membrana

(1) assicura la tenuta della parete di fornace e riduce la fuga di aria in camera di combustione.

(2) realizza il raffreddamento ad acqua pieno in camera di combustione, che è favorevole ad impedire la cokizzazione in circostanza di combustione migliorata.

(3) la piccola capacità di accumulazione termica, riscaldamento veloce della camera di combustione, raffreddamento veloce, può accorciare l'inizio della caldaia e fermare il tempo di raffreddamento.

(4) adatto ad uso della parete di fornace del rivestimento del tubo, così notevolmente riducendo il carico del telaio della caldaia, facile appendere.

(5) rispetto al tubo leggero, la capacità di assorbimento del calore del tubo è migliorata.

(6) migliora il grado di pre-combinazione di parti della caldaia, conveniente e riduce il lavoro dell'installazione.

Introduzione di prodotto

La parete di raffreddamento ad acqua della membrana si riferisce alla parete di raffreddamento ad acqua composta di schermo ermetico del tubo saldato dall'acciaio e dal tubo piani. La parete di raffreddamento ad acqua della membrana può garantire la buona tenuta della camera della fornace, per ridurre significativamente il coefficiente di fuga di aria della camera della fornace per la caldaia a pressione negativa e migliora il termine di combustione nella fornace. Può aumentare la superficie di riscaldamento di efficace radiazione e conservare il consumo d'acciaio.

Dettagli della costruzione

Le caratteristiche di combinazione della parete di raffreddamento ad acqua della membrana sono come segue:
1. Controlli e regoli la larghezza, la lunghezza, la planarità e la diagonale della fila del tubo quando la fila segmentata del tubo è sollevata sulla struttura di combinazione. Se la larghezza della fila del tubo è maggior di o più di meno della dimensione specificata, l'aletta può essere tagliata ad una lunghezza appropriata, ha regolato alla dimensione specificata ed allora saldato nuovamente. Quando la differenza diagonale della fila del tubo supera il lOmm, le alette fra alcuni tubi con più grande possono essere tagliate per ridurre la distanza fra i tubi per eliminare la differenza diagonale e poi le alette possono essere saldate. Quando l'irregolarità della fila del tubo supera la gamma permissibile, la struttura del cavalletto può essere usata a corregga la pressione superiore della presa.
2. Il giunto di testa della fila del tubo è differente da quello di singolo tubo. Il giunto di saldatura di singolo tubo si restringe da circa 1-2mm dopo la saldatura, che non ha effetto su altri tubi. Ma la fila del tubo non è la stessa, due sezioni della saldatura di testa di fila del tubo, se da un lato all'altro lato della sequenza di saldatura, saldare all'estremità del tubo causato tramite la deformazione è molto grande. Di conseguenza, prima della saldatura di testa, la distanza di estremità di questo giunto di saldatura dovrebbe essere misurata completamente e secondo l'estremità lo spazio è classificazione troppo piccola, moderata, troppo grande, se l'estremità lo spazio è troppo grande o troppo piccolo, deve prendere il metodo di taglio del tubo, sostituito con un breve tubo moderato. Attualmente, dovuto il restringimento di saldatura, il tubo con una più grande lacuna diventerà solderable. Per ridurre la deformazione del restringimento della saldatura del tubo, il metodo di simmetria e la saldatura trasversale dovrebbero essere adottati.
3. La parte inferiore anteriore e posteriore della parete di raffreddamento ad acqua ha fondo del forno (secchio freddo della cenere) e la parte superiore della parete posteriore di raffreddamento ad acqua ha angolo della fiamma, in modo dalla dimensione della componente è più grande e la forma è più speciale, in modo da è difficile da combinarsi.
4. La palla del singolo passaggio del tubo posteriore della parete dell'acqua è differente da altri tubi di superficie di riscaldamento. Poiché la parete posteriore dell'acqua nella scatola superiore dell'intestazione ha un angolo ignifugo, il numero del tubo di piegamento di angolo ignifugo è lo stesso di quello della parete posteriore dell'acqua, per aumentare la rigidità dell'angolo ignifugo, là è inoltre un considerevole numero di spaziatura del tubo diritto (più tipo della fornace). All'intersezione dell'angolo della fiamma e del tubo diritto, il T a forma di speciale dell'acciaio fuso di equidiameter (tubo del tre-ramo) è installato. Nel tubo diritto e nella giunzione fra il carro armato alleato superiore è fornito di orifizio Φ 5 millimetri o un limitatore di Φ di 10 millimetri. In questo modo, più di lavoro il tubo piegato medio è favorevole al raffreddamento dell'angolo della fiamma e una piccola parte del tubo piegato medio di lavoro assicura che il tubo diritto ed il tubo curvo abbiano la quantità corrispondente di espansione, in modo da ridurre lo sforzo interno, in modo dalla difficoltà di passaggio con gli aumenti della palla.
