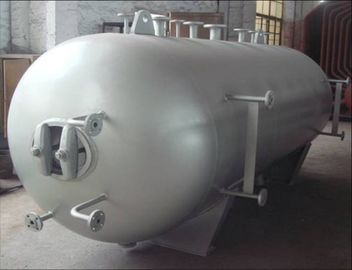

Corpo cilindrico della caldaia infornato carbone dell'acciaio CFB di ASME in centrale elettrica termica

Corpo cilindrico della caldaia infornato carbone dell'acciaio CFB di ASME in centrale elettrica termica

ASME Steel CFB Coal Fired Boiler Drum In Thermal Power Plant
ASME Steel CFB Coal Fired Boiler Drum In Thermal Power Plant

Dettagli:

Luogo di origine: Jiangsu, Cina
Marca: HD Boiler
Certificazione: ASME, SGS, TUV, ISO9001, Grade A
Numero di modello: HDBSD001

Termini di pagamento e spedizione:

Quantità di ordine minimo: 5 INSIEMI
Prezzo: USD6000 to USD8000per ton
Imballaggi particolari: imballaggio in condizione di navigare per l'esportazione con il pacco
Tempi di consegna: 60-85 giorni dopo avere ottenuto l'acconto o il L/C
Termini di pagamento: L/C, T/T, Western Union, MoneyGram
Capacità di alimentazione: Circa 500 tonnellate al mese
Contatto
Descrizione di prodotto dettagliata
Stile: Orizzontale Uso: Industriale, industria/centrale elettrica, riscaldamento
Uscita: Acqua calda/vapore Materiale: acciaio al carbonio, stell inossidabile, acciaio legato ed acciaio del ND
Combustibile: A carbone Pressione: Pressione massima minima
Evidenziare:

ASME Steel Boiler Drum

,

CFB Coal Fired Boiler Drum

,

boiler drum in thermal power plant





Corpo cilindrico della caldaia d'acciaio del vapore del riscaldamento di lunga vita







Descrizione di prodotto



Il concetto del tamburo si riferisce alla perdita o all'aumento di pressione causato dalla circolazione dell'acqua. Può anche essere capito che il tamburo sia il cambiamento di pressione costituito dalla fusione di gas e dell'acqua. Le molecole di acqua e dell'aria nella pressione di limite aumenteranno l'aumento di pressione del gas, con conseguente pressione che riunisce il producedafter che delle molecole l'alta pressione raggiunge certo valore. Nell'industria, il carro armato del tamburo è un'attrezzatura industriale che può resistere alla pressione d'aria ed alla pressione del livello dell'acqua prodotte dal tamburo.

Il corpo cilindrico è la componente di pressione più importante nelle caldaie di circolazione naturale. Pricipalmente è utilizzato nella pressione media ed in caldaie subcritiche ad alta pressione nella produzione di energia.



Il tamburo è un contenitore a pressione cilindrico utilizzato nella caldaia della tubatura dell'acqua per la separazione dell'acqua e del vapore e la purificazione del vapore, formando un'acqua del vaso del ciclo e della corda di circolazione dell'acqua. La sua funzione principale è di ricevere l'acqua dall'economizzatore, dal vapore separato dall'acqua e dall'acqua del rifornimento al ciclo di circolazione e dal vapore saturo del trasporto al surriscaldatore. C'è una certa quantità di acqua nel tamburo, che ha un un certo numero di calore e risparmio materiale. Quando le condizioni di lavoro cambiano, la velocità del cambiamento di pressione di vapore può essere rallentata. Quando il rifornimento idrico ed il carico non sono coordinati per un breve periodo, svolge un ruolo dell'amplificatore. Il tamburo è fornito di dispositivi interni affinchè la separazione dell'vapore-acqua, la pulizia a vapore, il farmaco del vaso e lo scarico di acque luride continuo assicuri la qualità del vapore, secondo le indicazioni della figura.

Il tamburo è la componente del pressione-cuscinetto della spesso-parete più ingombrante e più costosa in caldaia. Il tamburo non solo resiste all'alta pressione interna, ma il als produce lo stress termico dovuto la fluttuazione della temperatura della parete causata dal cambiamento delle condizioni di gestione. Di conseguenza, le condizioni di lavoro sono cattive, l'efficace controllo di stato dell'operazione è necessarie.

Corpo cilindrico della caldaia infornato carbone dell'acciaio CFB di ASME in centrale elettrica termica 0



Procedure di lavoro

1. La miscela di vapore e dell'acqua che vengono dalla parete dell'acqua entra nel tamburo tramite il tubo adduttore superiore del tamburo. Lungo il passaggio anulare stretto costituito dalla parete interna del tamburo e della fodera dell'arco, la miscela dell'vapore-acqua può essere trasferita uniformemente alla parete interna del tamburo ad una portata appropriata, così superando la difficoltà di eccessiva differenza della temperatura fra le pareti superiori e più basse del tamburo durante la partenza e l'arresto della caldaia e permettendo alla partenza più veloce.

2. La miscela dell'vapore-acqua che entra nel tamburo entra nel filtro a ciclone dall'vapore-acqua ed usa l'inerzia di cambiamento della direzione di scorrimento per separare la miscela dell'vapore-acqua, che è la prima separazione della miscela dell'vapore-acqua.

3. Il vapore separato ancora contiene molta acqua. Entra nel separatore ondulato del piatto dalla cima del separatore. Il vapore con alcune goccioline di acqua attraversa le crepe fra i piatti ondulati ed il film dell'acqua è formato sulla parete del metallo per scorrere verso il basso.

4. Il vapore dopo che la separazione secondaria infine è pulita da vapore e la separazione di gravità è effettuato usando la differenza di densità dell'acqua, che è la terza separazione.

5. Dopo le tre separazioni, il vapore rispetta lo standard di qualità del vapore e conduce al surriscaldatore della lastra dal tubo di vapore saturo alla cima del tamburo.

Corpo cilindrico della caldaia infornato carbone dell'acciaio CFB di ASME in centrale elettrica termica 1



Circolazione dell'acqua

1. Solitamente c'è coexistance di vapore e dell'acqua nel corpo cilindrico. Sotto determinata pressione, la temperatura del vapore acqueo nel tamburo è inoltre differente (si riferisce alla tavola di caratteristiche dell'acqua che si dissolve, cioè la temperatura di saturazione stimata sotto la pressione stimata). Se è nello stato saturato, la temperatura dell'acqua è la stessa di quella di vapore.

2. La circolazione dell'acqua in tamburo è un ciclo di calore convettivo (eccezione fatta per la radiazione del calore dalla parete esterna del tamburo e del trasferimento di calore diretto dal tubo del fumo o dalla parete esterna). Il calore è scambiato nel corso del muoversi verso l'alto a causa del peso leggero di acqua calda. Dopo che una certa quantità di calore è portate, la parte dell'acqua è convertita in stato gassoso.



Funzioni

Ci sono funzioni principali dei corpi cilindrici come qui sotto:

1. È il hub della giunzione di tre processi del riscaldamento medio, dell'evaporazione e del surriscaldamento di lavoro per assicurare la circolazione normale dell'acqua delle caldaie.

2. Dentro, c'è separatore dell'vapore-acqua e dispositivo continuo di scarico per assicurare la qualità del vapore della caldaia.

3. Abbia una certa quantità di acqua, abbia certa capacità di accumulazione termica, faciliti la velocità del cambiamento di pressione di vapore.

4. Il tamburo è fornito di manometro, di calibro del livello dell'acqua, di acqua di scarico di incidente, di valvola di sicurezza e di altra attrezzatura per accertarsi dell'operazione sicura della caldaia.





Nome di prodotto Corpo cilindrico della caldaia
Materiale Acciaio legato
Dimensione Come requisito
Funzione Dispositivo di separazione del vapore




La nostra società
Corpo cilindrico della caldaia infornato carbone dell'acciaio CFB di ASME in centrale elettrica termica 2

Caldaia di HD stabilita nel 1985, Zhangjiagang Hua Dong Boiler Co. , La srl (commercio come caldaia di HD), è un produttore industriale professionista, producendo la caldaia pratica, caldaia industriale, caldaia di HRSG e tutti i tipi di parti della caldaia, quali i pannelli del waterwall, gli economizzatori, i preriscaldatori di aria, i surriscaldatori, le intestazioni, i tubi di aletta a spirale, i tubi dell'H-aletta, la caldaia dei condotti termici ecc. HD è posizionata in Dong Lai Industrial Park, sobborgo orientale di Zhang Jia Gang City. L'ubicazione dello stabilimento è superstrada di intorno 150km al porto di Shanghai o alla strada dello stato di 60km a Suzhou o a Wuxi, con trasporto che estende convenientemente e rapidamente in tutte le direzioni.
