Economizzatore del vapore infornato carbone di acciaio al carbonio per le parti della caldaia dipinte centrale elettrica

Economizzatore del vapore infornato carbone di acciaio al carbonio per le parti della caldaia dipinte centrale elettrica

Carbon Steel Coal Fired Steam Economizer For Power Station Painted Boiler Parts
Carbon Steel Coal Fired Steam Economizer For Power Station Painted Boiler Parts

Dettagli:

Luogo di origine: JIANGSU, CINA
Marca: HD Boiler
Certificazione: ASME, TUV, SGS, ISO9001, Grade A
Numero di modello: Economizzatore della caldaia

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1 insieme
Prezzo: USD10,000 to USD50,0000
Imballaggi particolari: Imballaggio in condizione di navigare per esportare
Tempi di consegna: 60 giorni dopo avere ottenuto l'acconto o il L/C
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 1000MT/MONTH
Contatto
Descrizione di prodotto dettagliata
Applicazione: Caldaia della centrale elettrica, scambiatore di calore Materiale: acciaio al carbonio o acciaio inossidabile, acciaio della caldaia, tubo d'acciaio
Combustibili: A carbone Trattamento di superficie: Dipinto
struttura: Orizzontale Porto: Shanghai
Evidenziare:

steam economiser for power station

,

coal fired steam economiser

,

carbon steel steam economiser



Economizzatore d'acciaio della caldaia con alta efficienza termica per la centrale elettrica e l'industria





Riassunto


Ci sono tre fasi da di acqua d'alimentazione nella caldaia riscaldata in vapore surriscaldato: preriscaldamento, evaporazione e surriscaldamento di acqua d'alimentazione. Le tre fasi sono finite su tre superfici di riscaldamento differenti. Il vapore della caldaia e circuito dell'acqua è composto di tre superfici di riscaldamento differenti come pure i loro tubi di collegamento. Gli economizzatori della caldaia sono uno di loro ed è radrizza l'attrezzatura per preriscaldare di acqua d'alimentazione. Quindi, è la superficie di riscaldamento con la temperatura più insufficiente per il fluido operante della caldaia nel circuito del vapore e dell'acqua della caldaia. Il passaggio di fluido operante tramite questa attrezzatura è l'acqua monofase (economizzatore d'ebollizione).


Principio di funzionamento


L'economizzatore della caldaia è genere di scambiatore di calore per riscaldare di acqua d'alimentazione facendo uso del calore del gas di combustione. Il gas di combustione che viene dal tubo fuori è su e giù il flusso incrociato che sfrega il pacco di tubo, passante il calore alla parete del tubo. L'acqua sta scorrendo dal fondo per completare e dai absorts il calore dalla parete del tubo e la sua temperatura sta ottenendo alta. Questo modo non solo può trasferimento di calore a controcorrente conservare il consumo del metallo, ma inoltre è buono per l'acqua/il vapore al corrusion di flusso e dello scarico come pure della diminuzione. Uno più, questo modo funziona bene per pulizia della polvere.

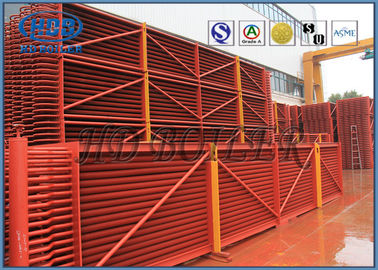

Economizzatore del vapore infornato carbone di acciaio al carbonio per le parti della caldaia dipinte centrale elettrica 0
Funzioni


L'origine per utilizzare gli economizzatori è di riscaldare di acqua d'alimentazione facendo uso del calore dello sprecone del gas di combustione in modo da fare diminuire la temperatura di scarico e l'efficienza della caldaia di aumento, conservare il consumo di combustibile, che è come l'economizzatore è nominato. Se gli economizzatori della caldaia di uso, di acqua d'alimentazione già è riscaldato qui prima della venuta alla superficie del riscaldamento di evaporazione, così il calore absorted sulla superficie del riscaldamento di evaporazione come pure la superficie di riscaldamento definitivamente è diminuita. Gli economizzatori della caldaia sono a controcorrente disposti. La temperatura media di fluido operante è più bassa di quella dell'acqua surnatured ed applica il flusso obbligatorio per creare i termini per l'applicazione della parete sottile e dei tubi di diametro basso. L'intera struttura è inoltre molto stretta. Quindi, la differenza della temperatura del trasferimento di calore ed il coefficiente di trasferimento di calore è superiori a quella del pacco di tubo di evaporazione di convezione che ha la stessa gamma di temperature del fumo. Economizzatori di quella caldaia per sostituire i pacchi di tubo di evaporazione di convezione possono fare diminuire il consumo del metallo da un grande estendono. Più ulteriormente più, di acqua d'alimentazione riscaldato viene al corpo cilindrico, questo modo può fare diminuire la differenza della temperatura fra l'acqua e la parete del corpo cilindrico ed infine fare diminuire lo stress termico del corpo cilindrico. Il dovuto alle ragioni qui sopra, ora economizzatore è le parti crutial delle caldaie. Così possiamo summerize le funzioni degli economizzatori come qui sotto:


1. risparmio del combustibile: gli economizzatori sono disposti alla parte posteriore delle caldaie. Questo modo può fare diminuire le temperature del gas e del fumo, così per conservare i combustibili.


2.improve le condizioni di lavoro dei corpi cilindrici: dovuto gli economizzatori, la temperatura dell'acqua dell'alimentazione è aumentata quando entra nel corpo cilindrico. Riduce la differenza della temperatura fra stress termico di alimentazione della parete dell'acqua e del corpo cilindrico come pure del corpo cilindrico, di modo che migliora le condizioni di lavoro dei corpi cilindrici ed aumenta il tempo di impiego.


3.reduce il costo di produzione della caldaia: per di acqua d'alimentazione è riscaldato negli economizzatori della caldaia. L'uso dei pezzi di ricambio di bassa temperatura come economizzatori della caldaia sostituire alcuni dei pannelli di parete ad alta temperatura cari dell'acqua riduce il costo per fabbricare le caldaie.

Economizzatore del vapore infornato carbone di acciaio al carbonio per le parti della caldaia dipinte centrale elettrica 1


Tipi


Se secondo i materiali, gli economizzatori possono essere divisi negli economizzatori d'acciaio del tubo e negli economizzatori del ferro. Attualmente, la maggior parte di grandi e caldaie medie del volume ampiamente utilizzano il tubo d'acciaio hanno fatto gli economizzatori, perché hanno abilità di lavoro ad alta resistenza ed affidabile e possono resistere agli impatti, nel frattempo hanno buona prestazione di trasferimento di calore, di piccola struttura e di basso costo. Un punto debole è la cattiva resistenza di corrusion, ma ora di acqua d'alimentazione moderno della caldaia è trattato rigorosamente, in modo dal problema quasi è risolto.


Se secondo l'estensione del riscaldamento del fluido operante, gli economizzatori possono essere divisi nei tipi d'ebollizione e d'ebollizione.


1. Economizzatori d'ebollizione: la temperatura dell'acqua dello sbocco non solo può raggiungere la temperatura surnatured, ma anche può fare una certa acqua vaporizzata, la proporzione è circa 10-15% di di acqua d'alimentazione totale, non più di 20% nel caso di molta resistenza di flusso causata al fluido operante.


2. economizzatori d'ebollizione: la temperatura dello sbocco è 20-25 gradi più bassa del punto di ebollizione sotto pressione dato.


La maggior parte delle caldaie di medium-presssure usano il tipo d'ebollizione economizzatori. Ciò è perché il calore di vaporizzazione dell'acqua nelle caldaie di medium-pressione è alto ed il calore dell'acqua riscaldata è piccolo. Così è necessario da inviare una certa acqua da vaporizzare in economizzatore della caldaia in modo da impedire il combusion instabile nei funaces ed impedire il consumo aumentato di metallo nelle superfici di riscaldamento come surriscaldatori causati dalla temperatura troppo bassa del gas di combustione dello sbocco. Inoltre, può contribuire a svolgere il ruolo degli economizzatori.


Le caldaie a pressione Superhigh principalmente usano il tipo d'ebollizione economizzatori. Ciò è perché quando la pressione è più alta, il calore di vaporizzazione è diminuito, mentre il calore dell'acqua riscaldata sta ottenendo di più, in modo da è necessario da inviare una certa acqua da riscaldare nei pannelli di parete dell'acqua in modo da impedire la scorificazione sulle superfici di riscaldamento degli sbocchi della fornace e della fornace dentro causati ugualmente dalle temperature elevate in fornaci e del gas di combustione dello sbocco. Le caldaie a pressione così solitamente superhigh usano il tipo d'ebollizione economizzatori.


Il fattore principale per considerare quale tipo di economizzatori è i parametri della caldaia. Quando i parametri della caldaia differiscono, il rapporto di assorbimento di calore stato necessario in tre fasi per riscaldare il fluido operante per fare le differenze. Così le disposizioni corrispondenti di tre superfici del riscaldamento devono cambiare, anche. Alle grandi unità con gli alti parametri, il loro assorbimento evaporativo del calore è più di meno, mentre l'assorbimento dell'acqua riscaldando, l'assorbimento del calore del calore di vapore surriscaldando, l'assorbimento del calore riscaldando è abbastanza grande. Quindi, il tipo d'ebollizione economizzatori è il tipo principale per le caldaie superhigh dell'unità di pressione.



Specifiche


Descrizione Economizzatore della caldaia
Materiale L'acciaio legato, il acciaio al carbonio, SA210C, SA213T22, ecc.
Norma materiale ASTM, en o iso ecc.
Dimensione Personalizzazione
Peso

Min: 10 tonnellate

Massimo: 1000 tonnellate

Processo di fusione: EF+IF + VD
Processo →Inspection lavorante →finishing di trattamento termico (Normalizing+ che tempera) del → di ispezione del →rough del machining→UT →2nd trattamento termico caldo/freddo-Rolling→ del → di Material→Ingot
Norma di UT ASTM A388 o EN10228, ecc



Controllo di qualità



1. Prova di urto e rapporto di calcolo di forza con informazioni di materiali applicate.

2. Rapporto 100%NDT (ispezione non distruttiva) del piatto d'acciaio, del tubo e dell'elettrodo

3. Raggi x, γ-Ray e rapporto d'ispezione penetrante liquido della prova (cucitura di saldatura): per assicurare la qualità di intera caldaia

4. Relazione sull'esperimento idraulica: assicuri la pressione di esercizio e la sicurezza standard
