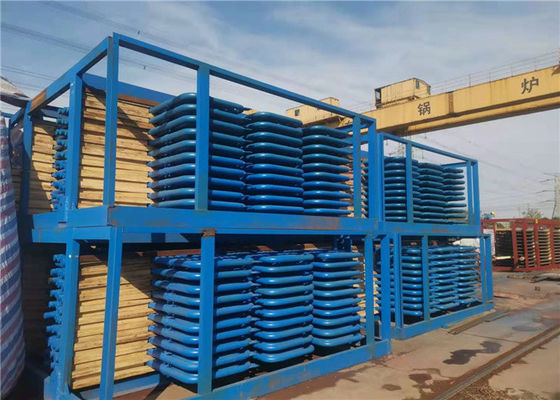

Surriscaldatore e riscaldatore d'acciaio della centrale elettrica in caldaia

Surriscaldatore e riscaldatore d'acciaio della centrale elettrica in caldaia

Principio di funzionamento

Il surriscaldatore è un dispositivo utilizzato per convertire il vapore saturo o il vapore saturo in vapore surriscaldato o in vapore asciutto. Il vapore surriscaldato è utilizzato nelle turbine a vapore per la produzione di elettricità ed i motori a vapore ecc.

Il surriscaldatore è la parte che riscalda il vapore dalla temperatura di saturazione al surriscaldatore dalla caldaia. Inoltre è chiamato il surriscaldatore.

Il surriscaldatore può essere diviso nel tipo di convezione, nel tipo radiante e nel tipo semi-radiante secondo il modo del trasferimento di calore;
Secondo le caratteristiche della struttura, può essere diviso nel tipo tortuoso del tubo, nel tipo dello schermo, nel tipo della parete e nel tipo della parete.
Tutti consistono di una serie di tubi e collettore paralleli dello sbocco e dell'entrata.

La maggior parte delle caldaie industriali non hanno surriscaldatori perché molti processi industriali ed utilità richiedono il solo vapore saturo.
I surriscaldatori sono installati generalmente nelle centrali elettriche, in locomotive ed in caldaie marine per migliorare l'efficienza termica di intera centrale elettrica del vapore.

Introduzione di prodotto

Il riscaldatore è realmente un genere di surriscaldatore del vapore che riscalda il vapore a bassa pressione dopo lavoro e raggiunge una determinata temperatura. Il ruolo del riscaldatore ulteriore migliora l'efficienza termica della circolazione in centrale elettrica e fa la temperatura del vapore di ultima lama della fase della turbina a vapore controllata all'interno della gamma permissibile.
Un riscaldatore è una caldaia che converte il vapore da una turbina a vapore in vapore surriscaldato.
Il riscaldatore ha due funzioni: uno è di ridurre l'umidità del vapore acqueo, che è utile da proteggere la paletta della turbina;
In secondo luogo, l'efficienza interna relativa ed assoluta della turbina a vapore può essere migliorata.

Dettagli

• Surriscaldatore

Generalmente 30 ~ 60 millimetri. Il tipo più comune di surriscaldatore di flusso è tubo tortuoso. Ha un gruppo più intensivo del tubo, decorare in 450 ~ 1000 condotto di scarico del ℃ della temperatura del gas di combustione, gas di combustione di erosione verticale e laterale. Il gas di combustione pricipalmente trasferisce il calore al tubo da convezione ed alcuno del calore è assorbito tramite radiazione. Il surriscaldatore piatto tipo consiste di una pluralità di schermi del tubo, sistemata nella parte superiore della fornace o allo sbocco, appartenendo al tipo surriscaldatore di semi-radiazione o di radiazione. Il precedente assorbe il calore radiante dalla fiamma della fornace, mentre l'ultimo assorbe un certo calore di convezione. Nelle caldaie della centrale elettrica superiore al mpa 10, sia il tipo dello schermo che il tipo tortuoso surriscaldatore sono comunemente usati aumentare l'assorbimento del calore. Il surriscaldatore della parete applicato sulla parete interna della fornace è surriscaldatore radiante, che è utilizzato raramente. Il surriscaldatore fissato al muro è utilizzato nella caldaia della centrale elettrica della grande capacità per formare la parete del condotto di scarico della cima e di convezione della fornace. L'immagine mostra alla disposizione dei parecchi il surriscaldatore. Le caldaie industriali di piccola capacità con il surriscaldatore possono soddisfare le richieste soltanto con il surriscaldatore della singola fase.

• Riscaldatore

La disposizione del riscaldatore segue la disposizione del surriscaldatore, compreso convezione, radiazione e semi-radiazione.

Il riscaldatore di convezione ha flusso inverso, flusso a valle e flusso misto, singola bobina, doppio tipo parallelo e vacillato, verticale ed orizzontale della bobina, della multi-bobina, paralleli alla parete anteriore ed al perpendicolare alla parete anteriore. Il riscaldatore di convezione è il riscaldatore principale che assorbe il calore di convezione.

Il riscaldatore radiante si riferisce alla radiazione assorbente della fornace del riscaldatore.

i riscaldatori Semi-radianti (surriscaldatore del piatto) si riferiscono ai riscaldatori che assorbono più radiazione dalla fornace (più di 1/2 del calore totale).

Il principio materiale di selezione di riscaldatore è lo stesso di quello del surriscaldatore. Poiché riscaldare il vapore è inferiore al surriscaldatore nella capacità di raffreddamento, la temperatura della parete di progettazione è generalmente superiore a quella del surriscaldatore dello stesso livello di temperatura. I tubi del metallo dei riscaldatori ad alta temperatura sono fatti generalmente dell'acciaio legato (tubi del metallo che contengono più di 5% degli elementi di lega). Per esempio, 12CrlMoV, acciaio 102, sa213-t91, sa213-tp304, sa213-tp347, ecc.

Parametri

Specifiche

Qur Company

Hua Dong Boiler è diventato un fornitore qualificato importante di domestico ed i produttori stranieri della caldaia e le società di energia, compreso American Covanta Energy Company, AMEC promuovono Wheeler Company, l'ALSTOM, caldaia di Orientale limitata parte la srl, il LLC elettrico di Harbin, Wuxi Hua Guang Boiler Co. , Srl, gruppo Co., srl della caldaia di Hangzhou.
