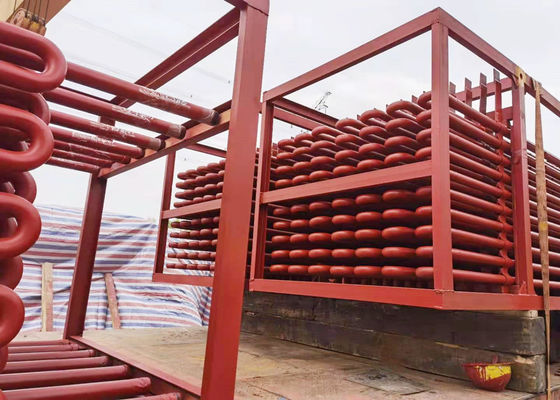

Surriscaldatore d'acciaio senza cuciture standard di acciaio al carbonio di ASME per la caldaia di CFB

Surriscaldatore d'acciaio senza cuciture standard di acciaio al carbonio di ASME per la caldaia di CFB

Disposizione, specificazione e materiale del surriscaldatore:

Arrnagement e specificazione:
La caldaia ha alti e surriscaldatori bassi, il HS è sistemato nella condotta del gas di combustione dopo i filtri a ciclone ed il LS è sistemato in asse verticale posteriore. Il vapore saturo è presentato nelle intestazioni di recinzione del soffitto da otto tubi di collegamento del vapore saturo φ108×5 sul tamburo e poi nel surriscaldatore di temperatura più insufficiente attraverso i tubi del φ 42×4.0, dopo il riscaldamento dal LS, entra in limitatore di surriscaldamento per la regolazione della temperatura e poi entra in HS attraverso otto tubi di φ108×5 ed inviato alla turbina a vapore tramite la valvola di vapore principale dopo l'entrata in trasporto ed il trattamento dell'intestazione dello sbocco.
Il surriscaldatore di LT adotta la disposizione contranatant ed il surriscaldatore del GH è disposizione a valle. La raccolta e la distribuzione di vapore adotta il modo della direzione di larghezza migliorare la non uniformità di vapore che scorre ed impedire le bobine locali ha surriscaldato dovuto cuocere a vapore la deviazione.

Materiale:
Per accertarsi dell'operazione della sicurezza, il surriscaldatore di LT utilizza i tubi d'acciaio senza cuciture di SA210 Gr.A1 ed il surriscaldatore del GH utilizza i tubi d'acciaio senza cuciture basso uniti in lega di SA213 T22.

Parametri di Thechnical:
