| Luogo di origine: | La Cina |
| Marca: | HD Boiler |
| Certificazione: | ISO9001, SGS,EN, ASME, Grade A |
| Numero di modello: | pannello dell'acqua della membrana |
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | imballaggio in condizione di navigare |
| Tempi di consegna: | 40 giorni lavorativi |
| Termini di pagamento: | L/C, T/T, Western Union |
| Capacità di alimentazione: | 800ton/month |
| Tipo: | materiale del muro, pavimentazione costruita | Materiale: | filo di acciaio/filo di acciaio inossidabile |
|---|---|---|---|
| Applicazione: | Pannello di parete | Materiale del centro: | Schiuma di poliuretano dura |
| uso: | parete esteriore/interna | Funzione: | decorazione della parete ed isolamento termico, isolamento termico |
| Evidenziare: | Pannello di parete dell'acqua della caldaia SA210A1,Parete dell'acqua della centrale elettrica SA210A1,pannelli di parete dell'acqua della centrale elettrica |
||

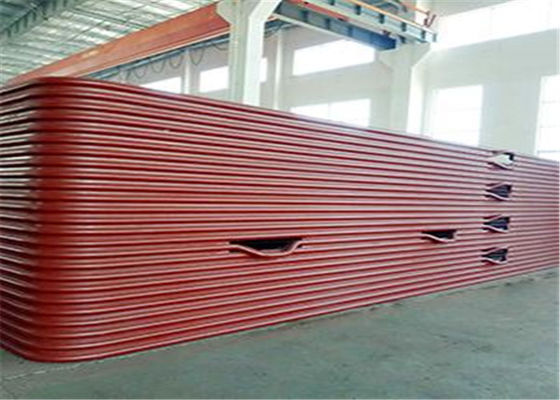

Pannello di parete elettrico dell'acqua della caldaia dei pezzi di ricambio della centrale elettrica del reattore ad acqua di acciaio al carbonio SA210A1
Descrizione di prodotto
Un waterwall in una caldaia è tutta la parete di fornace che è compresa il refrattario ed i tubi in una caldaia a tubo d'acqua. I tubi sono spaziati uniformemente e generalmente si collegano alle intestazioni che a loro volta sono collegate di nuovo alla banca di generazione principale della caldaia. Li serviscono ad uno scopo di due volte qui in quanto per catturare il calore che sfuggirebbe a altrimenti all'atmosfera e contribuirebbe a riscaldare l'acqua nella caldaia. Ed essi anche contribuire a tenere il refrattario fresco. Ciò impedisce la scheggiatura del refrattario.
Presenti
I pannelli di parete dell'acqua con i perni hanno posto solitamente verticalmente sulla parete interna della parete di fornace, pricipalmente è usata per assorbire il calore radiante emesso dalla fiamma e dal gas di combustione ad alta temperatura nella fornace. È il tipo principale di superficie di riscaldamento d'evaporazione di tutti i tipi di caldaie moderne e della componente di base del ciclo di circolazione dell'acqua della caldaia. A causa sia del raffreddamento che della protezione della parete di fornace, in modo da del nome.
La parete dell'acqua originalmente è stata destinata per non essere riscaldata, ma per raffreddare la fornace da danno ad alta temperatura. Più successivamente, a causa della sua buona funzione di scambio termico, ha sostituito gradualmente il corpo cilindrico come la parte di riscaldamento principale della caldaia.
La superficie di riscaldamento evaporativa, che è messa sulla parete interna della camera della caldaia e consiste di molti tubi paralleli. La funzione della parete dell'acqua è di assorbire il calore radiante del gas ad alta temperatura di combustione o della fiamma nella camera della fornace, generare il vapore o l'acqua calda nel tubo e riduce la temperatura della parete di fornace per proteggere la parete di fornace. In una caldaia della grande capacità, la temperatura della fiamma nella fornace è molto su, l'intensità di radiazione del calore è molto grande. Quaranta - cinquanta per cento o più del calore nella caldaia sono assorbiti dalla parete dell'acqua. Eccezione fatta per alcune caldaie di piccola capacità, le caldaie di tubo di acqua moderne prendono parete di raffreddamento ad acqua come la superficie di riscaldamento principale di evaporazione.
Secondo il tipo di struttura, ci sono tre tipi principali di tipo leggero del tubo, di tipo della membrana e di tipi del tubo della spina. La parete dell'acqua del tubo ottico è composta di intera fila dei tubi d'acciaio senza cuciture, che ha la struttura più semplice. Il tipo parete della membrana dell'acqua è molte alette della parete dell'acqua ha rotolato la saldatura a punti del buon tubo insieme, in modo da trasformarsi in in una superficie di riscaldamento composita sigillata, non solo può migliorare la tenuta dell'aria della fornace, riduca la fuga di aria, ma anche può proteggere meglio la parete di fornace, di modo che la perdita di peso della parete di fornace, semplificazione della struttura; La parete pungente dell'acqua del tubo è nel tubo della parete dell'acqua che salda molti 20 lunghi ~ 25mm, un diametro di 6 ~ il perno di 12mm e poi applica il refrattario del minerale metallifero del cromo di plastica, per ridurre la parete dell'acqua della parte dell'assorbimento del calore, migliorare la temperatura della zona di combustione, adatta ad occasioni difficili del fuoco del combustibile particolarmente o a certa fornace liquida delle scorie. La stampa per sistemare un posto, ha tipo di aggiunge una parete e una bugia fra il tipo della parete (cioè doppio riscaldamento parteggiato) generi della parete due di raffreddamento ad acqua. Il precedente principalmente è incastonato nella parete interna della parete di fornace ed assorbe il calore da un lato. L'ultimo principalmente è installato in mezzo alla grande fornace della caldaia, l'intera fornace è separata in due parti indipendenti, riscaldanti da entrambi i lati.
Parametro
| Nome | Pannello dell'acqua della membrana |
| Materiale | Acciaio al carbonio, lega, acciaio inossidabile |
| Dimensione della metropolitana | Φ38 - 76 millimetri, o come richiesto |
| Norma | ISO, ASME |
| Modello | Fissato |
| Applicazione | Istallable intorno alla camera di combustione della caldaia |
Caratteristiche
1. Rapporto di calcolo di forza con informazioni di materiali applicate;
2. rapporto 100%NDT (ispezione non distruttiva) della lamiera d'acciaio, del tubo e della barretta della saldatura;
3. rapporto d'ispezione 100%X-ray (cucitura di saldatura): per assicurare la qualità di intera caldaia;
4. relazione sull'esperimento idraulica: assicuri la pressione di esercizio e il safet standard
Adavantages
1.ensure il sigillamento della parete di fornace e ridurre fuga di aria in camera di combustione.
raffreddamento ad acqua pieno 2.realize nella camera di combustione, che è favorevole ad impedire la cokizzazione nello stato di combustione intensificata.
3. capacità di stoccaggio a calore ridotto, riscaldamento veloce e raffreddamento della camera di combustione, che può accorciare il periodo di raffreddamento della caldaia che si avvia e che si ferma.
4.it è adatto da usare la metropolitana-stenditura della parete di fornace, che notevolmente riduce il carico del telaio della caldaia e facilita la sospensione.
5.compared con il tubo leggero, la capacità di assorbimento del calore del tubo è migliorato.
6.improve il grado dell'pre-assemblea di componenti della caldaia, facilitano e riducono il carico di lavoro dell'installazione.
Certificazioni
Introduzione della società
Stabilito nel 1985, Zhangjiagang Hua Dong Boiler Co. , La srl (commercio come caldaia di HD), produce la centrale elettrica; industriale; cascami di calore; incenerimento dei rifiuti; biomassa; portatore di calore organico e caldaie a vapore elettriche. Accoppiato con una gamma completa di superfici di riscaldamento, la caldaia di HD porta al mercato un servizio unico compreso progettazione, montaggio, l'installazione, il mantenimento e la sostituzione della caldaia delle parti di pressione della caldaia.
