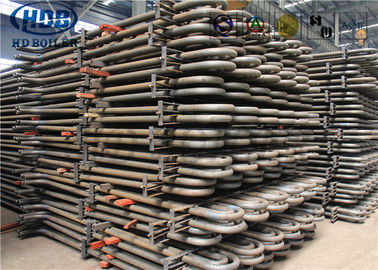

Surriscaldatore standard delle parti di pressione della caldaia di ASME con il legame della sovrapposizione 625 e di sostegno

Surriscaldatore standard delle parti di pressione della caldaia di ASME con il legame della sovrapposizione 625 e di sostegno

Principio di funzionamento

1, surriscaldatore è la parte che riscalda il vapore dalla temperatura di saturazione al surriscaldatore dalla caldaia. Inoltre è chiamato il surriscaldatore.
Il surriscaldatore può essere diviso nel tipo di convezione, nel tipo radiante e nel tipo semi-radiante secondo il modo del trasferimento di calore;
Secondo le caratteristiche della struttura, può essere diviso nel tipo tortuoso del tubo, nel tipo dello schermo, nel tipo della parete e nel tipo della parete.
2, tutti consistono di una serie di tubi e collettore paralleli dello sbocco e dell'entrata.
La maggior parte delle caldaie industriali non hanno surriscaldatori perché molti processi industriali ed utilità richiedono il solo vapore saturo.
I surriscaldatori sono installati generalmente nelle centrali elettriche, in locomotive ed in caldaie marine per migliorare l'efficienza termica di intera centrale elettrica del vapore.

Tipi eccellenti del radiatore:
1. Radiatore eccellente radiante: è il tipo più in anticipo di radiatore eccellente ed è situato sopra o dietro le banche dei tubi dell'acqua alla protezione loro da flam diretto o da fuoco.
Parametri che aumenta la convezione

a. Aumentare combustibile-e flusso d'aria (flusso del gas di combustione)
b. Aumento del tasso di portata in peso del vapore

La radiazione dipende pricipalmente dalla temperatura del flam. come la portata del vapore aumenta la temperatura dell'uscita per diventare più in basso.
Radiatore eccellente radiante
Sono disposti esposti alla fonte di calore che richiede il miglioramento delle temperature del metallo.

I radiatori ed i riscaldatori eccellenti radianti e convetive sono utilizzati per vapore ad alta temperatura.
L'accessorio del radiatore eccellente del vapore radiante ad alta temperatura in caldaia

Si compone dei tubi del tipo di serpente (acciaio al carbonio, acciaio legato o acciaio termoresistente, ecc.) e scatole della raccolta e l'altro materiale di sostegno. I tubi hanno generalmente esclusivamente φ32, φ38, φ42 o altri tipi di specifiche, secondo i bisogni dell'utente.

Riscaldatori
Sono l'equilibrato come i radiatori eccellenti ma come loro uscita la temperatura è un po'più di meno dei radiatori eccellenti e la loro pressione è 20% -25% più di meno del radiatore eccellente, essi può stare meno leghe materiali di qualità.

Applicazione:
Il radiatore eccellente del vapore è bobine dense consistite di del tubo ed è disposto nel condotto di scarico sotto il tempearture 450ºC-1000ºC.
Per la capacità della caldaia della centrale elettrica sopra 10Mpa, la lastra ed il surriscaldatore arrotolato sono adottati solitamente.

Che cosa sono le differenze del surriscaldatore e del riscaldatore?

Dettagli

Struttura di progettazione

• 1. vapore saturo di riscaldamento, temperatura fino a 900 gradi C.
•
• 2. alta efficienza, >90%.
•
• 3. riscaldamento ad alta velocità.
•
• 4. progettazione con acciaio inossidabile.
•
• 5. vita lunga di servizio di design, 15 anni.

Inviici ha richiesto i dati tecnici, quali la capacità del vapore, il presure, la temperatura richiesta ecc. Progetteremo di conseguenza.

La caldaia di HD offre un meglio nella funzione della classe

Per più 30years, Hua Dong Boiler è stato coerente innovante e migliorante i nostri surriscaldatori e riscaldatori della caldaia. I miglioramenti nel piegamento, nella saldatura e nella progettazione per assicurare i nostri prodotti per rispettare sia Euorpean che le norme americane, assicurando una prestazione relabile.

Siamo il fornitore qualificato per i seguenti grandi produttori della caldaia in Cina:

• La caldaia di Shanghai funziona la srl.

• Hang Zhou Boiler Group Co. Srl.

• Caldaia Co., srl di Harbin.

• Dong Fang Boiler Group Co. , Srl.

• Caldaia industriale Co., srl di Wuxi Huaguang.

• Energia di Jianglian del Jiangxi & ambiente Co., srl.

• Impianti della caldaia di Dalian

• Industria pesante Co., srl di Suzhou Hailu.
