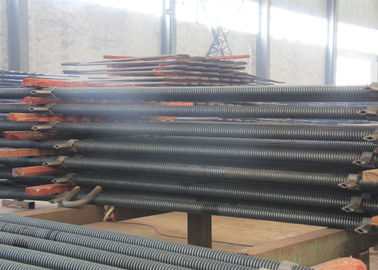

Metropolitana di aletta d'acciaio dello scaldacqua, metropolitana alettata a spirale di alta efficienza

I tubi alettati a spirale sono ampiamente usati nel recupero di calore dell'economizzatore della caldaia, del preriscaldatore di aria e della caldaia di cascami di calore come pure dell'attrezzatura di scambio termico nell'industria chimica, nel contenitore a pressione ed in altri campi. La capacità delle unità utilizzate in caldaie inoltre è aumentato da piccolo a grande e le loro applicazioni stanno aumentando giorno dopo giorno. Attualmente, molti produttori professionisti in Cina possono produrre la saldatura di resistenza ad alta frequenza, tubi alettati a spirale di brasatura e l'attrezzatura di produzione e la tecnologia dei tubi alettati sono state sviluppate, progettato state e fabbricate dall'importazione, dalla digestione e dall'assorbimento ad autosviluppo. La qualità ha raggiunto i requisiti delle norme straniere avanzate.

Vantaggi di per mezzo dei tubi alettati:

1. l'area di trasferimento di calore è aumentata di efficace spazio per migliorare l'effetto del trasferimento di calore.

2. Riduca lo spazio di occupazione della superficie del trasferimento di calore e riduca il suo volume, particolarmente per le caldaie di rapido caricamento.

3. Riduca il costo di equipaggiamento e migliori la sicurezza di attrezzatura.

4. dovuto la diminuzione di perdita di pressione laterale dell'acqua, il costo di operazione è ridotto.

5. La rigidezza dei tubi alettati è aumentata e la resistenza sismica del tubo è migliorata.

Vantaggi tecnici della metropolitana di aletta della caldaia

Attualmente, i tubi d'acciaio alettati a spirale principalmente stanno avvolgendo, saldatura ad alta frequenza e tubi d'acciaio alettati a spirale di brasatura. I tubi d'acciaio alettati di spirale intergal hanno prodotto diventato di rinnovamento di t ai dei tre tipi superiori di tubi d'acciaio alettati a spirale a causa del suo tempo di impiego lungo, la prestazione del trasferimento di calore ed ovvio stabili ogni effetto di risparmio. I loro vantaggi sono indicati nei seguenti aspetti:

1. Tempo di impiego lungo, più di 3 volte finchè quello di avvolgimento dei tubi d'acciaio alettati saldati.

2. Taglio ad arco della radice dell'aletta e tubo e superficie regolare delle alette completamente eliminare il fenomeno di accumulazione della cenere, cenere che tappa e che scorifica di altre forme di tubi di aletta dovuto la piegatura irregolare della radice dell'aletta.

3. La tecnologia a laminazione a caldo è citata per migliorare la densità, il carico di snervamento, la resistenza alla trazione e la resistenza all'usura della costruzione metallica.

4. Poiché l'aletta ed il tubo sono integrali e distribuiti in banda a spirale, la portata di pressione dei tubi alettati a spirale integrati è più di 3 volte di quella del tubo d'acciaio senza cuciture con lo stessi spessore e diametro interno.

5. Resistenza all'usura, che risolve il problema di usura seria di superficie di riscaldamento convettiva della caldaia a carbone dovuto alta velocità del vento ed alta concentrazione nella cenere (particolarmente caldaie a letto fluidizzato di circolazione).

6. La struttura integrale della aletta-metropolitana completamente elimina la resistenza termica del contatto che l'altra struttura della aletta-metropolitana non può sormontare. Inoltre, la sezione longitudinale dell'aletta è struttura trapezoidale, in modo dall'efficienza del trasferimento di calore è migliorata nella massima misura possibile.

7. Lo scambio termico di superficie ampliato dell'aletta a spirale integrale è adottato. Nelle stesse condizioni di lavoro, il coefficiente di trasferimento di calore del pacco di tubo è 3.5-5.5 volte di quello del tubo d'acciaio senza cuciture con lo stessi spessore e diametro interno e due volte di quello del tubo di acciaio di aletta a spirale saldato con la stessa specificazione.

8. Le alette ed i tubi sono struttura integrale, in modo da possono essere utilizzate nell'ambiente ad alta temperatura e duro. Non ci sarà instabilità della prestazione del trasferimento di calore causata dal rilassamento e dallo spargimento delle alette in altre forme di tubi d'acciaio alettati.

Sviluppo ed applicazione

Lo sviluppo e l'utilizzazione dell'economizzatore a spirale del tubo alettato in Cina hanno cominciato negli anni 80. L'economizzatore a spirale auto-progettato e fabbricato del tubo alettato è uscito sulle caldaie domestiche. Negli anni 90, l'autore ha sostituito l'economizzatore convenzionale del tubo alettato di spirale comunemente usato nella caldaia subcritica importata di circolazione di Mitsubishi 350 il Mw 1160T/H con un economizzatore a spirale del tubo alettato di una disposizione unica delle alette. Negli ultimi anni, la caldaia a carbone critica importata di 900MS Ultra inoltre utilizza l'economizzatore a spirale del tubo alettato ed è stata messa in funzione. Sebbene l'industria manufatturiera della caldaia produca gli economizzatori a spirale del tubo alettato per i paesi stranieri, ritarda dietro nell'applicazione delle caldaie domestiche.

Questo economizzatore a spirale di recente sviluppato del tubo alettato si è applicato della alla centrale elettrica da proprietà auto a carbone e centrali elettriche pubbliche nel nord-ovest, centrale, del sud, orientale e Shanghai, ecc… Il parametro minimo della capacità della caldaia è 220 t/h ad ad alta pressione ed il parametro massimo della capacità della caldaia è 1160t/h allo stato subcritico. I tipi di carboni bruciati sono carbone bituminoso, antracite, miscela di carbone bituminoso e di carbone magro, miscela del gas di altoforno e del carbone bituminoso e carbone bituminoso inferiore con un tenore in ceneri di 56%-59%.


Controllo di qualità

1. prova di urto e rapporto di calcolo di forza con informazioni di materiali applicate.
2. rapporto 100%NDT (ispezione non distruttiva) del piatto d'acciaio, del tubo e dell'elettrodo
3. raggi x, γ-Ray e rapporto d'ispezione penetrante liquido della prova (cucitura di saldatura): per assicurare la qualità di intera caldaia
4. relazione sull'esperimento idraulica: assicuri la pressione di esercizio e la sicurezza standard
