Pezzi di ricambio elettrici del reattore ad acqua della parete della membrana della caldaia di acciaio al carbonio SA210A1

Tipo pannello della membrana di parete dell'acqua della caldaia per le caldaie a carbone

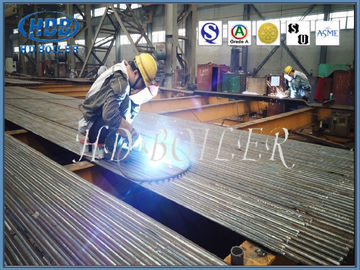

Descrizione generale: Pannello di parete dell'acqua della membrana della caldaia

I pannelli di parete dell'acqua sono la superficie di riscaldamento principale delle caldaie, composta di numeri delle file dei tubi d'acciaio, sistemate intorno all'angolo della caldaia. Dentro è l'acqua corrente o il vapore e l'esterno accetta il calore della fiamma nella fornace della caldaia, pricipalmente assorbente il calore di radiazione dei prodotti ad alta temperatura di combustione nella fornace. Il fluido operante aumenta in ed evapora dal calore.

Il nome completo è tubo della parete dell'acqua, vecchio nome è parete raffreddata ad acqua, inoltre ha chiamato la colonna montante. Posto solitamente verticalmente sulla parete interna della fornace, sono usati per assorbire il calore radiante dalla fiamma e dal gas di combustione ad alta temperatura. Sono la forma principale di superfici di riscaldamento per le varie caldaie moderne, anche le parti di base del circuito di circolazione dell'acqua. Dato che hanno le funzioni di raffreddamento e di protezione della parete di fornace, cosiddetti pannelli di parete dell'acqua.

Quando la parete dell'acqua inizialmente è stata progettata, non è stato inteso per essere riscaldato, ma per raffreddare la fornace in modo che non fosse danneggiato da temperatura elevata. In seguito, a causa della sua buona funzione di scambio termico, sostituente gradualmente il corpo cilindrico per essere le parti di riscaldamento principali per le caldaie. Sono la superficie di riscaldamento evaporativa che consiste di molti tubi paralleli hanno messo sulla parete interna del focolare della caldaia. Le loro funzioni sono di assorbire il calore radiante dal condotto di scarico ad alta temperatura di gas o del fuoco nella fornace e producono il vapore o l'acqua calda dentro i tubi ed anche di ridurre la temperatura della parete di fornace in modo da proteggerla. Nelle caldaie della grande capacità, la temperatura della fiamma nella fornace è molto alta e l'intensità di radiazione del calore è molto alta. 40-50% ancora di più del calore è assorbito dalla parete dell'acqua. Eccetto le caldaie di piccola capacità, la superficie di riscaldamento evaporativa principale per le caldaie di tubo di acqua attuali è la parete dell'acqua.

Parametri

Vantaggi della parete dell'acqua della membrana

(1) assicura il sigillamento della parete di fornace e riduce la fuga di aria in camera di combustione.

(2) la realizzazione di raffreddamento ad acqua pieno in camera di combustione è utile da evitare la cokizzazione nello stato di combustione intensificata.

(3) il periodo di raffreddamento della partenza e dell'arresto delle caldaie può essere accorciato a causa della del suoi piccola capacità di accumulazione termica, aumento di temperatura veloce e raffreddamento veloce in camera di combustione.

la parete di fornace di montaggio di tubi (di 4) è adatta, che notevolmente riduce il carico del telaio della caldaia ed è conveniente per la sospensione e sollevare.

(5) rispetto al tipo nudo del tubo, la capacità di assorbimento del calore del tubo è migliorata.

(6) migliora il grado dell'per-assemblea di componenti della caldaia, facilita e riduce il carico di lavoro dell'installazione.

Classificazione

Se secondo il tipo della struttura, ci sono tre tipi principali: tipo nudo del tubo, tipo della membrana e pungere il tipo del tubo. Il tipo nudo del tubo è composto di intera fila dei tubi d'acciaio senza cuciture con la struttura più semplice. La parete dell'acqua della membrana è un genere di saldatura unita di molti tubi alettati rotolati della parete dell'acqua per formare una superficie combinata sigillata del riscaldamento. Può non solo migliorare la tenuta dell'aria della fornace, ridurre la fuga di aria, ma anche proteggere la parete di fornace, ridurre il peso della parete di fornace e semplificare la struttura. La parete dell'acqua del tubo della baionetta è un genere di perno che è 20-25mm lunghi e 6-12mm di diametro saldato sul tubo della parete dell'acqua ed allora ricoperto di plastica refrattaria della sabbia del minerale metallifero del cromo per ridurre l'assorbimento del calore alla parte della parete dell'acqua e per aumentare la temperatura della zona di combustione. È adatto ad occasione dove l'accensione del combustibile è particolarmente difficile o ad alcune fornaci liquide di scarico delle scorie. Secondo la disposizione, ci sono due tipi di pareti del raffreddamento ad acqua; tipo parete-allegato e tipo della divisione (cioè doppio riscaldamento parteggiato). Il precedente principalmente è incastonato nella parete interna della parete di fornace, che assorbe il calore da un lato; il successivamente principalmente è installato in mezzo al focolare su grande scala della caldaia, che divide l'intera fornace in due parti separate ed è riscaldato da entrambi i lati.

Introduzione della società

Stabilito nel 1985, Zhangjiagang Hua Dong Boiler Co. , La srl (commercio come caldaia di HD), produce la centrale elettrica; industriale; cascami di calore; incenerimento dei rifiuti; biomassa; portatore di calore organico e caldaie a vapore elettriche. Accoppiato con una gamma completa di superfici di riscaldamento, la caldaia di HD porta al mercato un servizio unico compreso progettazione, montaggio, l'installazione, il mantenimento e la sostituzione della caldaia delle parti di pressione della caldaia.
