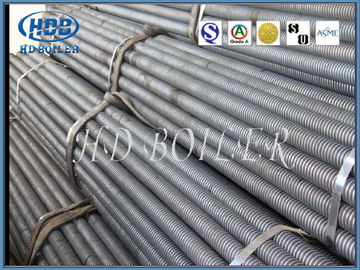

Parti dell'economizzatore della metropolitana di aletta della caldaia della pianta della centrale elettrica per utilità, lunga vita
Dettagli del prodotto
| Circostanza: | Nuovo | Struttura: | Metropolitana dell'acqua |
|---|---|---|---|
| Combustibile: | Biomassa, Carbone-fuoco | Pressione: | Basso/alta pressione |
| Gamma di applicazioni: | Centrale elettrica, industriale | Specificazione: | Su misura |
| Livello di fabbricazione: | A | Trattamento di superficie: | Dipinto |
| Evidenziare |
Metropolitana di aletta a spirale,Metropolitana di aletta dello scambiatore di calore |
||
Descrizione del prodotto
Parti dell'economizzatore della metropolitana di aletta della caldaia della pianta della centrale elettrica per utilità, lunga vita
Gli elementi dello scambiatore di calore del tubo alettato mantengono una capacità elevata per trasferimento di calore, possiedono le proprietà autopulenti superiori e conservano la capacità di effettuare il recupero di cascami di calore del gas di combustione nei rinnovamenti della caldaia. Il coefficiente di trasferimento di calore convettivo è proporzionale al passo dell'aletta, ma inversamente proporzionale ad altezza dell'aletta ed alla larghezza dell'aletta. La capacità integrata del trasferimento di calore è collegata con efficienza di aletta, il coefficiente di trasferimento di calore convettivo ed il rapporto alettato. Aumenti di perdita di pressione con l'aumento di altezza dell'aletta e della larghezza dell'aletta.
Per migliorare l'efficienza di scambio termico ed estendere il trasferimento di calore di superficie, i tubi alettati H tipi sono stati ampiamente usati in caldaie e nel recupero di cascami di calore negli ultimi anni. i tubi alettati H tipi sono derivati in gran parte dai tubi alettati di rettangolo. A causa della loro struttura unica della scanalatura sulla superficie dell'aletta, i tubi alettati H tipi hanno prestazione antiusura ed antisudicio eccellente.
Struttura
I nostri prodotti possono essere modificati secondo i bisogni dei nostri clienti e la progettazione di situation.we e fabbricare la CALDAIA sicura, affidabile ed efficiente dell'H-aletta tubes.HD inoltre ha completato i sistemi autonomi di assicurazione di qualità del prodotto. La produzione dei tubi dell'H-aletta è con alta efficienza del trasferimento di calore, hanno resistenza del gas di combustione e sono progettati per un piccolo spazio.
Vantaggi
1. Resistenza all'usura eccellente
L'usura è pricipalmente dovuto l'impatto ed effetto di taglio delle particelle grige sul tubo. L'usura è il più severo intorno al tubo ad un livello di 30 gradi. Quando S1/d=S2/d=2, l'importo di usura qui è 3 volte del valore medio.
dovuto il cambiamento della direzione del flusso d'aria, la seconda fila ha l'usura più severa. Quando S1/d=S2/d=2, la seconda fila è il doppio come la prima usura di fila e l'usura successiva di fila sono generalmente 30% - 40% più superiore alla prima fila.
La disposizione della prima fila è la stessa della disposizione della prima fila nella sequenza. Nelle stesse circostanze, l'usura massima del pacco di tubo longitudinale è 3-4 volte più di meno di quella del pacco di tubo vacillato.
La velocità dell'abrasione del tubo è direttamente proporzionale al coefficiente di non uniformità della velocità KV3.33 del gas di combustione ed è direttamente proporzionale al coefficiente di non uniformità della concentrazione Ku nella cenere volatile.
L'economizzatore del tubo alettato di h-forma è sistemato nell'ordine. L'aletta a forma di h divide lo spazio in parecchie piccole zone ed ha un effetto di flusso uniforme sul flusso d'aria. Rispetto all'economizzatore ottico del tubo, l'economizzatore a spirale dell'aletta e l'economizzatore dell'aletta longitudinale con la disposizione vacillata, la vita di usura è 3-4 volte più su in altre circostanze.
L'ammortizzatore laterale del gas di combustione protegge il divisorio della curvatura.
2. Accumulazione riduttrice della polvere
La formazione della cenere si presenta dai lati posteriori e di sopravvento del tubo. È facile da raschiare il tubo da disordine e meno polvere si accumula sulla parte posteriore. Per quanto riguarda la disposizione di tubo nell'ordine, dato che il flusso d'aria non è facile da arrossire la parte posteriore del tubo, c'è nell'ordine più accumulazione della cenere nella disposizione di tubo che nella colonna sbagliata.
L'aletta h tipa è saldata da entrambi i lati del tubo, che non accumula la cenere, mentre il flusso d'aria scorre diritto, la direzione del flusso d'aria non cambia e l'aletta non accumula la cenere.
Una lacuna di 4-10 è lasciata in mezzo all'aletta h tipa, che può guidare il flusso d'aria per spazzare l'aletta del tubo per accumulare la polvere.
Poichè l'angolo a spirale dell'aletta guida la direzione di scorrimento, l'accumulazione della cenere del tubo di aletta è più seria e l'economizzatore che non forma la cenere sciolta non può essere utilizzato. L'operazione di campo indica che il tubo di aletta a forma di h non accumula la cenere, mentre l'aletta a spirale è seriamente.
Il tubo di aletta longitudinale è costituito dal flusso di aria lungo l'aletta mentre l'aletta è saldata sulla superficie e sulla parte posteriore della cenere accumulata. Alcune aree sono ad accumulazione incline della polvere.
L'aletta a forma di h, che forma un canale diritto da entrambi i lati, ha il migliore effetto di salto.
3. Spazio compatto e basso costo
L'insieme del tubo è molto compatto e riduce l'altezza del fumo della coda bene.
Il peso totale notevolmente è ridotto ed il carico del sistema di sospensione è ridotto.
Riduca il costo dell'economizzatore e della caldaia integrale.
4. Riduca la resistenza laterale del fumo
Riduca il costo di investimento e di funzionamento del fan indotto.
5. Riduca saldare il giunto e migliori l'affidabilità.
Parametri tecnici
| Oggetto | Metropolitana bassa O.D (millimetro) |
Spessore basso della metropolitana (millimetri) | Altezza dell'aletta (millimetri) | Spessore dell'aletta (millimetri) | Passo dell'aletta (millimetri) |
| Gamma | 25,4 millimetri ~1600mm | 2,5 millimetri ~40 millimetri | 0,5 millimetri ~20,0 millimetri | 0,5 millimetri ~3,0 millimetri | 5 millimetri ~ 25,4 millimetri |
| Materiale | Acciaio al carbonio, acciaio legato, acciaio inossidabile | ||||
| Lunghezza | 0 |
||||
| Prodotto | metropolitana dell'H-aletta |
| Tubo basso | Saldato o senza cuciture |
| Materiale | acciaio al carbonio, acciaio legato, acciaio inossidabile, leghe non ferrose e leghe di nichel. |
| Applicazione | Economizzatore di H, evaporatore di H, surriscaldatore di H, riscaldatore a aria di H ed ecc. |
Introduzione della società
Stabilito nel 1985, Zhangjiagang Hua Dong Boiler Co. , La srl (commercio come caldaia di HD), produce la centrale elettrica; industriale; cascami di calore; incenerimento dei rifiuti; biomassa; portatore di calore organico e caldaie a vapore elettriche. Accoppiato con una gamma completa di superfici di riscaldamento, la caldaia di HD porta al mercato un servizio unico compreso progettazione, montaggio, l'installazione, il mantenimento e la sostituzione della caldaia delle parti di pressione della caldaia.
1. Una superficie di montaggio di 200.000 metri quadri
2. 80 ingegneri
3. 200 saldatori codificati
4. 30 ispettori autorizzati (istruttori del livello-III di NDT)
5. Licenze della classe-Un per la caldaia di fabbricazione e di progettazione
6. Sistema di qualità di 9001:2015 di iso
7. Certificato di ASME dei generatori di vapore
8. ASME autorizzazione del bollo “di S”, “di U” e di N.B.:
