Casa ProdottiEconomizzatore della caldaia

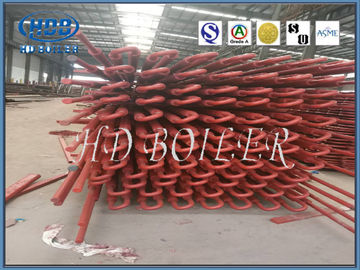

Scambiatore di calore dell'economizzatore della metropolitana alettata del sistema di Bolier in centrale elettrica termica

Scambiatore di calore dell'economizzatore della metropolitana alettata del sistema di Bolier in centrale elettrica termica

    • Bolier System Finned Tube Economizer Heat Exchanger In Thermal Power Plant
    • Bolier System Finned Tube Economizer Heat Exchanger In Thermal Power Plant
    • Bolier System Finned Tube Economizer Heat Exchanger In Thermal Power Plant
    • Bolier System Finned Tube Economizer Heat Exchanger In Thermal Power Plant
  • Bolier System Finned Tube Economizer Heat Exchanger In Thermal Power Plant

    Dettagli:

    Luogo di origine: Jiangsu, Cina
    Marca: HD Boiler
    Certificazione: ASME, EN, SGS, ISO9001
    Numero di modello: Economizzatore della caldaia

    Termini di pagamento e spedizione:

    Quantità di ordine minimo: 1 set
    Imballaggi particolari: imballaggio seaworthy
    Tempi di consegna: 30 GIORNI
    Contattaci
    Descrizione di prodotto dettagliata
    Applicazione: caldaia della centrale elettrica, sistema di Bolier combustibili: A carbone
    Tipo: tubo alettato colore: Il requisito del cliente
    Consumo di olio: 2 - 5 (KG/Hour), 2-4L/H Prodotto: Economizzatore della caldaia
    Utilizzo: centrale elettrica Prezzo: Reasonable,Competitive
    standard: ASME



    Economizzatore della metropolitana alettata per le caldaie del carbone polverizzato in centrale elettrica termica





    Riassunto


    Ci sono tre fasi da di acqua d'alimentazione nella caldaia riscaldata in vapore surriscaldato: preriscaldamento, evaporazione e surriscaldamento di acqua d'alimentazione. Le tre fasi sono finite su tre superfici differenti del riscaldamento. Il vapore della caldaia e circuito dell'acqua è composto di tre superfici differenti del riscaldamento come pure i loro tubi di collegamento. Gli economizzatori della caldaia sono uno di loro ed è giusto l'attrezzatura per preriscaldare di acqua d'alimentazione. Quindi, è la superficie del riscaldamento con la temperatura più insufficiente per il fluido operante della caldaia nel circuito del vapore e dell'acqua della caldaia. Il fluido operante che passa tramite questa attrezzatura è l'acqua monofase (economizzatore d'ebollizione).


    Principio di funzionamento


    L'economizzatore della caldaia è genere di scambiatore di calore per riscaldare di acqua d'alimentazione facendo uso del calore del gas di combustione. Il gas di combustione che viene dall'esterno del tubo è su e giù il flusso incrociato che sfrega il pacco di tubo, passante il calore alla parete del tubo. L'acqua sta scorrendo dal fondo la cima e dai absorts il calore dalla parete del tubo e la sua temperatura sta ottenendo alta. Questo modo non solo può trasferimento di calore a controcorrente a conservare il consumo del metallo, ma inoltre è buono affinchè l'acqua/vapore scorra e corrusion diminuire come pure esaurire. Uno più, questo modo funziona bene per pulizia della polvere.



    Scambiatore di calore dell'economizzatore della metropolitana alettata del sistema di Bolier in centrale elettrica termica
    Funzioni


    L'origine per utilizzare gli economizzatori è di riscaldare di acqua d'alimentazione facendo uso del calore dello sprecone del gas di combustione in modo da fare diminuire la temperatura di scarico ed aumentare l'efficienza della caldaia, consumo di combustibile di risparmi, che è come l'economizzatore è nominato. Se gli economizzatori della caldaia di uso, di acqua d'alimentazione già è riscaldato qui prima della venuta alla superficie del riscaldamento di evaporazione, così il calore absorted sulla superficie del riscaldamento di evaporazione come pure la superficie di riscaldamento definitivamente è diminuita. Gli economizzatori della caldaia sono controcorrente disposta. La temperatura media del fluido operante è più bassa di quella dell'acqua surnatured ed applica il flusso obbligatorio per creare i termini per l'applicazione della parete sottile e dei tubi di diametro basso. L'intera struttura è inoltre molto stretta. Quindi, la differenza della temperatura del trasferimento di calore ed il coefficiente di trasferimento di calore è superiori a quella del pacco di tubo di evaporazione di convezione che ha la stessa gamma di temperature del fumo. Che gli economizzatori della caldaia per sostituire i pacchi di tubo di evaporazione di convezione possono fare diminuire il consumo del metallo da un grande estenda. Ulteriormente più, di acqua d'alimentazione heated viene al corpo cilindrico, questo modo può fare diminuire la differenza della temperatura fra l'acqua e la parete del corpo cilindrico ed infine fa diminuire lo stress termico del corpo cilindrico. dovuto le ragioni qui sopra, ora l'economizzatore è le parti crutial delle caldaie. Così possiamo summerize le funzioni degli economizzatori come qui sotto:


    1. risparmio del combustibile: gli economizzatori sono disposti alla parte posteriore delle caldaie. Questo modo può fare diminuire il fumo ed intossicare le temperature, così per conservare i combustibili.


    2.improve le condizioni di lavoro dei corpi cilindrici: dovuto gli economizzatori, la temperatura dell'acqua dell'alimentazione è aumentata quando entra nel corpo cilindrico. Riduce la differenza della temperatura fra stress termico di alimentazione della parete dell'acqua e del corpo cilindrico come pure del corpo cilindrico, di modo che migliora le condizioni di lavoro dei corpi cilindrici ed aumenta il tempo di impiego.


    3.reduce il costo di produzione della caldaia: per di acqua d'alimentazione è riscaldato negli economizzatori della caldaia. L'uso dei pezzi di ricambio di bassa temperatura come gli economizzatori della caldaia per sostituire alcuni dei pannelli di parete ad alta temperatura cari dell'acqua riduce il costo alle caldaie di fabbricazione.

    Scambiatore di calore dell'economizzatore della metropolitana alettata del sistema di Bolier in centrale elettrica termica


    Tipi


    Se secondo i materiali, gli economizzatori possono essere divisi negli economizzatori d'acciaio del tubo e negli economizzatori del ferro. Attualmente, la maggior parte di grandi e caldaie medie del volume ampiamente utilizzano il tubo d'acciaio reso ad economizzatori, perché hanno abilità di lavoro ad alta resistenza ed affidabile e possono resistere agli impatti, nel frattempo hanno buona prestazione di trasferimento di calore, di piccola struttura e di basso costo. Un punto debole è la cattiva resistenza di corrusion, ma ora di acqua d'alimentazione moderno della caldaia è trattato rigorosamente, in modo dal problema quasi è risolto.


    Se secondo l'estensione del riscaldamento del fluido operante, gli economizzatori possono essere divisi nei tipi d'ebollizione e d'ebollizione.


    1. Economizzatori d'ebollizione: la temperatura dell'acqua dello sbocco non solo può raggiungere la temperatura surnatured, ma anche può fare una certa acqua vaporizzata, la proporzione è circa 10-15% di di acqua d'alimentazione totale, non più di 20% nel caso di molta resistenza di flusso causata al fluido operante.


    2. economizzatori d'ebollizione: la temperatura dello sbocco è 20-25 gradi più bassa del punto di ebollizione sotto pressione dato.


    La maggior parte delle caldaie di medium-presssure usano il tipo d'ebollizione economizzatori. Ciò è perché il calore di vaporizzazione dell'acqua nelle caldaie di medium-pressione è alto ed il calore dell'acqua heated è smal. Così è necessario da inviare una certa acqua da vaporizzare in economizzatore della caldaia in modo da impedire il combusion instabile nei funaces ed impedire il consumo aumentato di metallo nel riscaldamento sorgono poichè surriscaldatori causati dalla temperatura troppo bassa del gas di combustione dello sbocco. Inoltre, può contribuire a svolgere il ruolo degli economizzatori.


    Le caldaie a pressione Superhigh principalmente usano il tipo d'ebollizione economizzatori. Ciò è perché quando la pressione è più alta, il calore di vaporizzazione è diminuito, mentre il calore dell'acqua heated sta ottenendo più, in modo da è necessario da inviare una certa acqua da riscaldare nei pannelli di parete dell'acqua in modo da impedire la scorificazione sulle superfici del riscaldamento degli sbocchi della fornace e dell'interno della fornace causati ugualmente dalle temperature elevate in fornaci e del gas di combustione dello sbocco. Le caldaie a pressione così solitamente superhigh usano il tipo d'ebollizione economizzatori.


    Il fattore principale per considerare quale tipo di economizzatori è i parametri della caldaia. Quando i parametri della caldaia differiscono, il rapporto di assorbimento del calore stato necessario in tre fasi per riscaldare il fluido operante fa le differenze. Così le disposizioni corrispondenti di tre superfici di riscaldamento devono cambiare, anche. Alle grandi unità con gli alti parametri, il loro assorbimento evaporativo del calore è di meno, mentre l'assorbimento dell'acqua riscaldando, l'assorbimento del calore del calore di vapore surriscaldando, l'assorbimento del calore riscaldando è abbastanza grande. Quindi, il tipo d'ebollizione economizzatori è il tipo principale per le caldaie superhigh dell'unità di pressione.



    Specifiche


    Descrizione Economizzatore della caldaia
    Materiale Acciaio legato, acciaio al carbonio, SA210C, SA213T22, ecc.
    Norma materiale ASTM, en o iso ecc.
    Dimensione Personalizzazione
    Peso

    Min: 10 tonnellate

    Massimo: 1000 tonnellate

    Processo di fusione: EF+LF + VD
    Processo →Inspection lavorante →finishing di trattamento termico (Normalizing+ che tempera) del → di ispezione del →rough del machining→UT →2nd trattamento termico caldo/freddo-Rolling→ del → di Material→Ingot
    Norma di UT ASTM A388 o EN10228, ecc



    Controllo di qualità



    1. Prova di urto e rapporto di calcolo di forza con informazioni di materiali applicate.

    2. Rapporto 100%NDT (ispezione non distruttiva) del piatto d'acciaio, del tubo e dell'elettrodo

    3. Rapporto d'ispezione della prova dei raggi x, di γ-Ray e del liquido penetrante liquido (cucitura della saldatura): per assicurare la qualità di intera caldaia

    4. Relazione sull'esperimento idraulica: assicuri la pressione di esercizio e la sicurezza standard
