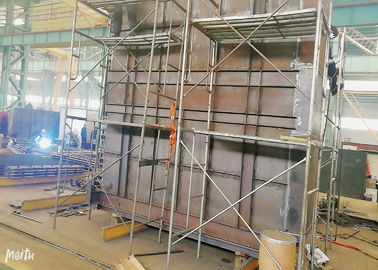

Economizzatore verticale del contenitore a pressione del acciaio al carbonio in caldaia per uso della centrale elettrica

Economizzatore verticale del contenitore a pressione del acciaio al carbonio in caldaia per uso della centrale elettrica

    • Vertical Carbon Steel Pressure Vessel Economiser In Boiler For Power Station Use
    • Vertical Carbon Steel Pressure Vessel Economiser In Boiler For Power Station Use
    • Vertical Carbon Steel Pressure Vessel Economiser In Boiler For Power Station Use
    • Vertical Carbon Steel Pressure Vessel Economiser In Boiler For Power Station Use
  • Vertical Carbon Steel Pressure Vessel Economiser In Boiler For Power Station Use

    Dettagli:

    Luogo di origine: Jiangsu, Cina
    Marca: HD Boiler
    Certificazione: ASME, EN, SGS, ISO9001
    Numero di modello: Economizzatore della caldaia

    Termini di pagamento e spedizione:

    Quantità di ordine minimo: 1 set
    Imballaggi particolari: imballaggio seaworthy
    Tempi di consegna: 30 GIORNI
    Contattaci
    Descrizione di prodotto dettagliata
    Applicazione: caldaia della centrale elettrica, sistema di Bolier Materiale: acciaio al carbonio o acciaio inossidabile, acciaio della caldaia, tubo d'acciaio
    combustibili: A carbone Nome del prodotto: Metropolitana dell'economizzatore
    imballaggio: imballaggio seaworthy Porto: Shanghai


    Economizzatore verticale del contenitore a pressione del acciaio al carbonio in caldaia per uso della centrale elettrica


    Descrizione di prodotto



    Gli economizzatori della caldaia spettano dispositivi di scambio termico con i tubi alettati che riscaldano un liquido, a volte l'acqua, al tuttavia a volte non supera lo scopo d'ebollizione di liquido. Possiamo fabbricare tre tipi di economizzatore della caldaia, di economizzatore nudo del tubo, economizzatore di tubi alettati di H ed economizzatore a spirale del tubo alettato. l'economizzatore H-alettato del tubo è economizzatore su efficiente dello scambiatore di calore che è tubi H-alettati consistiti di.
    Rispetto all'economizzatore nudo del tubo, l'economizzatore H-alettato del tubo può ingrandire l'area di scambio termico e ridurre il numero dei tubi. Anche può aumentare l'area di flusso del gas di combustione per ridurre la velocità e l'abrasione di flusso del gas di combustione.



    Principio di funzionamento



    L'economizzatore della caldaia è genere di scambiatore di calore per riscaldare di acqua d'alimentazione facendo uso del calore del gas di combustione. Il gas di combustione che viene dall'esterno del tubo è su e giù il flusso incrociato che sfrega il pacco di tubo, passante il calore alla parete del tubo. L'acqua sta scorrendo dal fondo la cima e dai absorts il calore dalla parete del tubo e la sua temperatura sta ottenendo alta. Questo modo non solo può trasferimento di calore a controcorrente a conservare il consumo del metallo, ma inoltre è buono affinchè l'acqua/vapore scorra e corrusion diminuire come pure esaurire. Uno più, questo modo funziona bene per pulizia della polvere.



    Economizzatore verticale del contenitore a pressione del acciaio al carbonio in caldaia per uso della centrale elettrica


    Funzione



    L'origine per utilizzare gli economizzatori è di riscaldare di acqua d'alimentazione facendo uso del calore dello sprecone del gas di combustione in modo da fare diminuire la temperatura di scarico ed aumentare l'efficienza della caldaia, consumo di combustibile di risparmi, che è come l'economizzatore è nominato. Se gli economizzatori della caldaia di uso, di acqua d'alimentazione già è riscaldato qui prima della venuta alla superficie del riscaldamento di evaporazione, così il calore absorted sulla superficie del riscaldamento di evaporazione come pure la superficie di riscaldamento definitivamente è diminuita. Gli economizzatori della caldaia sono controcorrente disposta. La temperatura media del fluido operante è più bassa di quella dell'acqua surnatured ed applica il flusso obbligatorio per creare i termini per l'applicazione della parete sottile e dei tubi di diametro basso. L'intera struttura è inoltre molto stretta. Quindi, la differenza della temperatura del trasferimento di calore ed il coefficiente di trasferimento di calore è superiori a quella del pacco di tubo di evaporazione di convezione che ha la stessa gamma di temperature del fumo. Che gli economizzatori della caldaia per sostituire i pacchi di tubo di evaporazione di convezione possono fare diminuire il consumo del metallo da un grande estenda. Ulteriormente più, di acqua d'alimentazione heated viene al corpo cilindrico, questo modo può fare diminuire la differenza della temperatura fra l'acqua e la parete del corpo cilindrico ed infine fa diminuire lo stress termico del corpo cilindrico. dovuto le ragioni qui sopra, ora l'economizzatore è le parti crutial delle caldaie. Così possiamo summerize le funzioni degli economizzatori come qui sotto:

    1. risparmio del combustibile: gli economizzatori sono disposti alla parte posteriore delle caldaie. Questo modo può fare diminuire il fumo ed intossicare le temperature, così per conservare i combustibili.



    2.improve le condizioni di lavoro dei corpi cilindrici: dovuto gli economizzatori, la temperatura dell'acqua dell'alimentazione è aumentata quando entra nel corpo cilindrico. Riduce la differenza della temperatura fra stress termico di alimentazione della parete dell'acqua e del corpo cilindrico come pure del corpo cilindrico, di modo che migliora le condizioni di lavoro dei corpi cilindrici ed aumenta il tempo di impiego.



    3. riduca il costo di produzione della caldaia: per di acqua d'alimentazione è riscaldato negli economizzatori della caldaia. L'uso dei pezzi di ricambio di bassa temperatura come gli economizzatori della caldaia per sostituire alcuni dei pannelli di parete ad alta temperatura cari dell'acqua riduce il costo alle caldaie di fabbricazione.



    Se secondo i materiali, gli economizzatori possono essere divisi negli economizzatori d'acciaio del tubo e negli economizzatori del ferro. Attualmente, la maggior parte di grandi e caldaie medie del volume ampiamente utilizzano il tubo d'acciaio reso ad economizzatori, perché hanno abilità di lavoro ad alta resistenza ed affidabile e possono resistere agli impatti, nel frattempo hanno buona prestazione di trasferimento di calore, di piccola struttura e di basso costo. Un punto debole è la cattiva resistenza di corrusion, ma ora di acqua d'alimentazione moderno della caldaia è trattato rigorosamente, in modo dal problema quasi è risolto.



    Se secondo l'estensione del riscaldamento del fluido operante, gli economizzatori possono essere divisi nei tipi d'ebollizione e d'ebollizione.



    1. Economizzatori d'ebollizione: la temperatura dell'acqua dello sbocco non solo può raggiungere la temperatura surnatured, ma anche può fare una certa acqua vaporizzata, la proporzione è circa 10-15% di di acqua d'alimentazione totale, non più di 20% nel caso di molta resistenza di flusso causata al fluido operante.



    2. economizzatori d'ebollizione: la temperatura dello sbocco è 20-25 gradi più bassa del punto di ebollizione sotto pressione dato.



    La maggior parte delle caldaie di medium-presssure usano il tipo d'ebollizione economizzatori. Ciò è perché il calore di vaporizzazione dell'acqua nelle caldaie di medium-pressione è alto ed il calore dell'acqua heated è smal. Così è necessario da inviare una certa acqua da vaporizzare in economizzatore della caldaia in modo da impedire il combusion instabile nei funaces ed impedire il consumo aumentato di metallo nel riscaldamento sorgono poichè surriscaldatori causati dalla temperatura troppo bassa del gas di combustione dello sbocco. Inoltre, può contribuire a svolgere il ruolo degli economizzatori.



    Le caldaie a pressione Superhigh principalmente usano il tipo d'ebollizione economizzatori. Ciò è perché quando la pressione è più alta, il calore di vaporizzazione è diminuito, mentre il calore dell'acqua heated sta ottenendo più, in modo da è necessario da inviare una certa acqua da riscaldare nei pannelli di parete dell'acqua in modo da impedire la scorificazione sulle superfici del riscaldamento degli sbocchi della fornace e dell'interno della fornace causati ugualmente dalle temperature elevate in fornaci e del gas di combustione dello sbocco. Le caldaie a pressione così solitamente superhigh usano il tipo d'ebollizione economizzatori.



    Il fattore principale per considerare quale tipo di economizzatori è i parametri della caldaia. Quando i parametri della caldaia differiscono, il rapporto di assorbimento del calore stato necessario in tre fasi per riscaldare il fluido operante fa le differenze. Così le disposizioni corrispondenti di tre superfici di riscaldamento devono cambiare, anche. Alle grandi unità con gli alti parametri, il loro assorbimento evaporativo del calore è di meno, mentre l'assorbimento dell'acqua riscaldando, l'assorbimento del calore del calore di vapore surriscaldando, l'assorbimento del calore riscaldando è abbastanza grande. Quindi, il tipo d'ebollizione economizzatori è il tipo principale per le caldaie superhigh dell'unità di pressione.


    Economizzatore verticale del contenitore a pressione del acciaio al carbonio in caldaia per uso della centrale elettrica
    Specificazione



    Descrizione
    Economizzatore della caldaia
    Materiale
    Acciaio legato, acciaio al carbonio, SA210C, SA213T22, ecc
    Norma materiale
    ASTM, en o iso ecc.
    Dimensione
    Personalizzazione
    Peso
    Min: 10 tonnellate

    Massimo: 1000 tonnellate
    Processo di fusione:
    EF+LF + VD
    Processo
    →Inspection lavorante →finishing di trattamento termico (Normalizing+ che tempera) del → di ispezione del →rough del machining→UT →2nd trattamento termico caldo/freddo-Rolling→ del → di Material→Ingot
    Norma di UT
    ASTM A388 o EN10228, ecc



    Controllo di qualità



    1. Prova di urto e rapporto di calcolo di forza con informazioni di materiali applicate.

    2. Rapporto 100%NDT (ispezione non distruttiva) del piatto d'acciaio, del tubo e dell'elettrodo

    3. Rapporto d'ispezione della prova dei raggi x, di γ-Ray e del liquido penetrante liquido (cucitura della saldatura): per assicurare la qualità di intera caldaia

    4. Relazione sull'esperimento idraulica: assicuri la pressione di esercizio e la sicurezza standard
