Metropolitana di aletta d'acciaio per lo scaldacqua, metropolitana alettata della caldaia di alta efficienza

Metropolitana di aletta d'acciaio per lo scaldacqua, metropolitana alettata della caldaia di alta efficienza

  • Metropolitana di aletta d'acciaio per lo scaldacqua, metropolitana alettata della caldaia di alta efficienza
  • Metropolitana di aletta d'acciaio per lo scaldacqua, metropolitana alettata della caldaia di alta efficienza
  • Metropolitana di aletta d'acciaio per lo scaldacqua, metropolitana alettata della caldaia di alta efficienza
  • Metropolitana di aletta d'acciaio per lo scaldacqua, metropolitana alettata della caldaia di alta efficienza
Metropolitana di aletta d'acciaio per lo scaldacqua, metropolitana alettata della caldaia di alta efficienza
Dettagli:
Luogo di origine: La Cina
Marca: HD Boiler
Certificazione: ASME, SGS, ISO9001
Numero di modello: Metropolitana di aletta della caldaia
Termini di pagamento e spedizione:
Quantità di ordine minimo: 500 pc
Imballaggi particolari: Imballaggio degno del mare per l'esportazione
Tempi di consegna: 30 GIORNI
Contatto
Descrizione di prodotto dettagliata
Tipo: Metropolitana di aletta, metropolitana dello scambiatore di calore, spirale Applicazione: Parti del radiatore, scambiatore di calore
materiale dell'aletta: Ecc di alluminio, di rame e d'acciaio, acciaio inossidabile acciaio al carbonio e Materiale della metropolitana: Acciaio inossidabile, acciaio al carbonio
Imballaggio: Imballaggio in condizione di navigare del tubo di aletta Nome di prodotto: Metropolitana di aletta dello scambiatore di calore
Evidenziare:

Metropolitana di aletta a spirale

,

Metropolitana di aletta dello scambiatore di calore



Tipo metropolitana della metropolitana di aletta della caldaia del pezzo di ricambio della caldaia H di aletta di spirale della metropolitana alettata



Descrizione di prodotto della metropolitana alettata della caldaia


gli elementi H tipi dello scambiatore di calore del tubo alettato mantengono una capacità elevata per trasferimento di calore, possiedono le proprietà autopulenti superiori e conservano la capacità di effettuare il recupero di cascami di calore del gas di combustione nei rinnovamenti della caldaia. Il coefficiente di trasferimento di calore convettivo è proporzionale al passo dell'aletta, ma inversamente proporzionale ad altezza dell'aletta ed alla larghezza dell'aletta. La capacità integrata del trasferimento di calore è collegata con efficienza di aletta, il coefficiente di trasferimento di calore convettivo ed il rapporto alettato. Aumenti di perdita di pressione con l'aumento di altezza dell'aletta e della larghezza dell'aletta.



Tipi di metropolitane che alettate della caldaia possiamo fabbricare





Aletta di H (inossidabile)

A spirale (inossidabile)

Tubo nudo (inossidabile)

Sviluppi a spirale (CS)

Aletta di H (ND-acciaio)

Integrato (CS)

Aletta di H (CS)

Seghettato (CS)




Principio di metropolitana alettata della caldaia

• Il tubo di aletta di H è un genere di parti della caldaia, avere simmetria circolare d'acciaio due da saldare sui tubi fluorescenti per formare lo shap positivo delle alette tanto come la lettera «H», cosiddetto tubo dell'H-aletta. H-economizzatore ampiamente usato in caldaie pratiche, caldaie industriali, potere marino, quale la coda delle componenti dello scambiatore di calore.

aletta rettangolare dell'H-economizzatore due, simile ad un quadrato, la sua lunghezza per i tubi fluorescenti della volta 2, un'espansione del bordo della superficie di riscaldamento.

i processi istantanei usati, la cucitura di saldatura della saldatura di resistenza dell'H-economizzatore dopo il tasso alto di fusione, saldano la resistenza alla trazione ed ha buona conducibilità termica. l'H-economizzatore può anche fabbricare il tipo doppio tubi di aletta, la sua struttura rigida del tubo «doppia H» e può applicarsi ad un'occasione più lunga di fila del tubo.

Dettaglio della metropolitana alettata della caldaia

Per migliorare l'efficienza di scambio termico ed estendere il trasferimento di calore di superficie, i tubi alettati H tipi sono stati ampiamente usati in caldaie e nel recupero di cascami di calore negli ultimi anni. i tubi alettati H tipi sono derivati in gran parte dai tubi alettati di rettangolo. A causa della loro struttura unica della scanalatura sulla superficie dell'aletta, i tubi alettati H tipi hanno prestazione antiusura ed antisudicio eccellente.

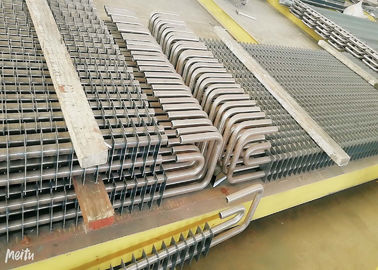

Metropolitana di aletta d'acciaio per lo scaldacqua, metropolitana alettata della caldaia di alta efficienza 0

Struttura

I nostri prodotti possono essere modificati secondo i bisogni dei nostri clienti e la progettazione di situation.we e fabbricare la CALDAIA sicura, affidabile ed efficiente dell'H-aletta tubes.HD inoltre ha completato i sistemi autonomi di assicurazione di qualità del prodotto. La produzione dei tubi dell'H-aletta è con alta efficienza del trasferimento di calore, hanno resistenza del gas di combustione e sono progettati per un piccolo spazio.


Parametri tecnici


Oggetto Metropolitana bassa O.D
(millimetro)
Spessore basso della metropolitana (millimetri) Altezza dell'aletta (millimetri) Spessore dell'aletta (millimetri) Passo dell'aletta (millimetri)
Gamma 25,4 millimetri ~1600mm 2,5 millimetri ~40 millimetri 0,5 millimetri ~20,0 millimetri 0,5 millimetri ~3,0 millimetri 5 millimetri ~ 25,4 millimetri
Materiale Acciaio al carbonio, acciaio legato, acciaio inossidabile
Lunghezza 0



Prodotto metropolitana dell'H-aletta
Tubo basso Saldato o senza cuciture
Materiale acciaio al carbonio, acciaio legato, acciaio inossidabile, leghe non ferrose e leghe di nichel.
Applicazione Economizzatore di H, evaporatore di H, surriscaldatore di H, riscaldatore a aria di H ed ecc.


Controllo di qualità della metropolitana alettata della caldaia

1. Prova di urto e rapporto di calcolo di forza con informazioni di materiali applicate.
2. Rapporto 100%NDT (ispezione non distruttiva) del piatto d'acciaio, del tubo e dell'elettrodo
3. Raggi x, γ-Ray e rapporto d'ispezione penetrante liquido della prova (cucitura di saldatura): per assicurare la qualità di intera caldaia
4. Relazione sull'esperimento idraulica: assicuri la pressione di esercizio e la sicurezza standard
