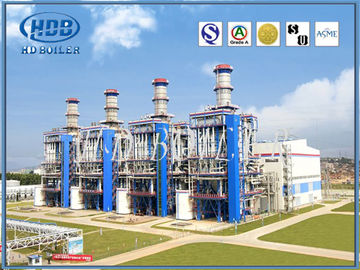

Unisca in lega il generatore di vapore dipinto di recupero di calore di HRSG, caldaia a vapore di recupero di calore

Unisca in lega il generatore di vapore dipinto di recupero di calore di HRSG, caldaia a vapore di recupero di calore

Introduzione di prodotto▷

• Il generatore di vapore di recupero di calore di HRSG consiste del tamburo, cappuccio mobile, condotto di scarico della bocca della fornace, inclinato 1 condotto di scarico della sezione, un condotto di scarico inclinato di 2 sezioni, condotto di scarico della sezione dell'estremità 1, condotto di scarico della sezione dell'estremità 2, depressione dell'alimentazione gastrica (slittamento d'alimentazione), museruola dell'ossigeno, dispositivo della guarnizione dell'azoto e la spina dell'azoto, botola, pressione e dispositivo differenziale di pressione, supporto del condotto di scarico e gancio.
• HRSG è diviso in sei cicli di circolazione. Ogni ciclo di circolazione è composto di tubo del basso e di tubo della colonna montante. Ogni sezione di di acqua d'alimentazione del condotto di scarico è introdotta dal tamburo tramite il tubo del basso nell'intestazione più bassa di ogni condotto di scarico ed entra in ogni superficie di riscaldamento. Dopo la superficie riscaldata, il vapore è generato nell'intestazione dell'entrata e poi è presentato nel tamburo dalla colonna montante. Ogni condotto di scarico è flangiato.

Caratteristiche▷

• Il gas di combustione ad alta temperatura liberato da combustione a carbone è inviato all'entrata della caldaia di cascami di calore attraverso il condotto di scarico e poi attraversa lo scambiatore di calore, l'evaporatore e l'economizzatore ed infine scaricato nell'atmosfera tramite il camino.
• La temperatura del gas di scarico è generalmente 150-180 ° C ed il gas di combustione il calore liberato dalla temperatura dalla temperatura elevata alla temperatura di scarico è usato per trasformare l'acqua in vapore.
• Di acqua d'alimentazione della caldaia in primo luogo entra nell'economizzatore e l'acqua assorbe il calore nell'economizzatore per aumentare ad una temperatura di saturazione leggermente più bassa della pressione del corpo cilindrico entrare nel tamburo. Dopo che l'acqua che entra nel tamburo è mescolata con acqua saturata nel tamburo, il tubo di caduta sotto il tamburo entra nell'evaporatore per assorbire il calore ed avvi produrre il vapore.
• Solitamente soltanto una parte dei trasformare dell'acqua vapore, in modo dai flussi della miscela dell'acqua e del vapore nell'evaporatore. La miscela dell'vapore-acqua lascia l'evaporatore ed entra nel tamburo superiore.
• L'acqua è separata dall'attrezzatura della separazione dell'vapore-acqua.
• L'acqua cade nel serbatoio di acqua del tamburo ed entra nel tubo del basso per continuare ad assorbire il calore. Il vapore entra nel surriscaldatore dalla parte superiore del tamburo ed assorbe il calore per fare il vapore saturo trasformarsi in in vapore surriscaldato.
• Secondo le tre fasi del processo di produzione del vapore, di tre superfici di riscaldamento, vale a dire l'economizzatore, l'evaporatore ed il surriscaldatore, se soltanto il vapore surriscaldato non è richiesto, solo vapore saturo è richiesto ed il surriscaldatore non può essere installato. Quando c'è vapore del riscaldamento, un riscaldatore può aggiungersi.

Principio di funzionamento▷

• Il combustibile, il gas ed il carbone sono bruciati per produrre il gas di combustione ad alta temperatura per liberare il calore.
• Il gas di combustione ad alta temperatura entra nella fornace in primo luogo, poi fornisce il dispositivo di recupero di cascami di calore della scatola di fumo anteriore, quindi entra nel tubo pirotecnico ed infine fornisce il dispositivo di recupero di cascami di calore nel condotto di scarico posteriore della scatola di fumo.
• Il gas di combustione si trasforma in in gas di combustione a bassa temperatura ed è scaricato nell'atmosfera tramite il camino.
• Questo tipo di caldaia è molto di ottimo rendimento perché la caldaia di cascami di calore notevolmente aumenta l'utilizzazione del calore liberata da combustione del combustibile.

Parametri▷

Profilo aziendale▷

• Hua Dong Boiler Co. , La srl è un'impresa alta tecnologia specializzata in caldaie fabbricanti. All'inizio del 1985 la s stabilita, ha due basi di fabbricazione, questa società riguarda il ㎡ 400.000 di capitale fisso che ammonta ad USD 110.000.000. Ci sono 1100 impiegati compreso 150 tecnici e 600 saldatori codificati.
• Le caldaie «di Hua Dong» includono la caldaia pratica, la caldaia di HRSG, a carbone, olio vapore (del gas) -/scaldacqua infornati, carbone-acqua-residuo-infornati ed immondizia-infornati, caldaie organiche del portatore di calore, ecc. e pezzi di ricambio della caldaia (economizzatore, tubo alettato, pannello di parete dell'intestazione, del corpo cilindrico, del surriscaldatore, dell'acqua, preriscaldatore di aria, filtro a ciclone, ecc., che sono ampiamente usati nelle industrie della produzione di energia, del rifornimento del calore, di ingegneria chimica, del tessuto, dell'alimento, della carta, della costruzione di strade, della plastica, della gomma e della lavorazione del legno.
• Hua Dong tiene le licenze di fabbricazione per le caldaie del grado A e classifica i contenitori a pressione A1&A2 pubblicati tramite l'amministrazione generale cinese di controllo, di ispezione e di quarantena di qualità; inoltre tiene i bolli «di N.B.: di U «»» e» «di S pubblicati dalla società americana degli ingegneri meccanici; nel frattempo, questa società ha passato la certificazione di ISO9001, SO3834, sistema di gestione della qualità EN12952.
