Luogo di origine: | La Cina |
Marca: | HD Boiler |
Certificazione: | ISO9001,ASME,Grade A,SGS,EN |
Numero di modello: | Pannelli di parete dell'acqua |
Quantità di ordine minimo: | 1 insieme |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Imballaggio della struttura del ferro |
Tempi di consegna: | 30~50 giorni |
Termini di pagamento: | L/C, T/T, Western Union |
Capacità di alimentazione: | 500 tonnellate al mese |
Colore: | Su misura | Tipo: | Pannelli a sandwich di ENV, pannelli a sandwich della lana di roccia, muranti materiale |
---|---|---|---|
Materiale: | lamiera di acciaio di colore | Nome di prodotto: | Pannello di parete prefabbricato esteriore del pannello a sandwich |
Vantaggio: | ecologico, un migliore materiale per sostituire i pannelli di parete della fibra di pianta 3d | Uso: | pavimento, parete esteriore/interna del tetto, isolamento della costruzione |
Evidenziare: | Pannelli di parete dell'acqua della caldaia,Tubi della parete dell'acqua della caldaia |

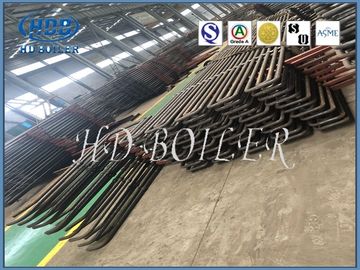

Materiale su misura durevole dei pannelli di parete dell'acqua della caldaia per sostituire la fibra di pianta
Introduzione di prodotto
Il pannello di parete dell'acqua originalmente è stato destinato per non essere riscaldato ma per raffreddare la fornace contro le temperature elevate. Più successivamente, a causa della sua buona funzione di scambio termico, ha sostituito gradualmente il tamburo come la parte di riscaldamento principale della caldaia. Una superficie di riscaldamento evaporativa sistemata sulla parete interna di una fornace della caldaia e composta di molti tubi paralleli. La funzione della parete dell'acqua è di assorbire il calore radiante del gas ad alta temperatura di combustione o della fiamma nella camera della fornace, generare il vapore o l'acqua calda nel tubo e riduce la temperatura della parete di fornace per proteggere la parete di fornace. In una caldaia di grande capacità, la temperatura della fiamma in la fornace è molto su e l'intensità di radiazione del calore è molto large.40 a 50 per cento o più del calore nella caldaia è assorbito dalla parete dell'acqua. Eccezione fatta per alcune caldaie di piccola capacità, le caldaie di tubo di acqua moderne utilizzano la parete di raffreddamento ad acqua come la superficie di riscaldamento evaporativa principale.
Dettagli
Le caratteristiche di combinazione della parete di raffreddamento ad acqua della membrana sono come segue:
1. Controlli e regoli la larghezza, la lunghezza, la planarità e la diagonale della fila del tubo quando la fila segmentata del tubo è sollevata sulla struttura di combinazione. Se la larghezza della fila del tubo è maggior di o più di meno della dimensione specificata, l'aletta può essere tagliata ad una lunghezza appropriata, ha regolato alla dimensione specificata ed allora saldato nuovamente. Quando la differenza diagonale della fila del tubo supera il lOmm, le alette fra alcuni tubi con più grande possono essere tagliate per ridurre la distanza fra i tubi per eliminare la differenza diagonale e poi le alette possono essere saldate. Quando l'irregolarità della fila del tubo supera la gamma permissibile, la struttura del cavalletto può essere usata a corregga la pressione superiore della presa.
2. La parte inferiore anteriore e posteriore della parete di raffreddamento ad acqua ha fondo del forno (secchio freddo della cenere) e la parte superiore della parete posteriore di raffreddamento ad acqua ha angolo della fiamma, in modo dalla dimensione della componente è più grande e la forma è più speciale, in modo da è difficile da combinarsi.
3. Il giunto di testa della fila del tubo è differente da quello di singolo tubo. Il giunto di saldatura di singolo tubo si restringe da circa 1-2mm dopo la saldatura, che non ha effetto su altri tubi. Ma la fila del tubo non è la stessa, due sezioni della saldatura di testa di fila del tubo, se da un lato all'altro lato della sequenza di saldatura, saldare all'estremità del tubo causato tramite la deformazione è molto grande. Di conseguenza, prima della saldatura di testa, la distanza di estremità di questo giunto di saldatura dovrebbe essere misurata completamente e secondo l'estremità lo spazio è classificazione troppo piccola, moderata, troppo grande, se l'estremità lo spazio è troppo grande o troppo piccolo, deve prendere il metodo di taglio del tubo, sostituito con un breve tubo moderato. Attualmente, dovuto il restringimento di saldatura, il tubo con una più grande lacuna diventerà solderable. Per ridurre la deformazione del restringimento della saldatura del tubo, il metodo di simmetria e la saldatura trasversale dovrebbero essere adottati.
4. La palla del singolo passaggio del tubo posteriore della parete dell'acqua è differente da altri tubi di superficie di riscaldamento. Poiché la parete posteriore dell'acqua nella scatola superiore dell'intestazione ha un angolo ignifugo, il numero del tubo di piegamento di angolo ignifugo è lo stesso di quello della parete posteriore dell'acqua, per aumentare la rigidità dell'angolo ignifugo, là è inoltre un considerevole numero di spaziatura del tubo diritto (più tipo della fornace). All'intersezione dell'angolo della fiamma e del tubo diritto, il T a forma di speciale dell'acciaio fuso di equidiameter (tubo del tre-ramo) è installato. Nel tubo diritto e nella giunzione fra il carro armato alleato superiore è fornito di orifizio Φ 5 millimetri o un limitatore di Φ di 10 millimetri. In questo modo, più di lavoro il tubo piegato medio è favorevole al raffreddamento dell'angolo della fiamma e una piccola parte del tubo piegato medio di lavoro assicura che il tubo diritto ed il tubo curvo abbiano la quantità corrispondente di espansione, in modo da ridurre lo sforzo interno, in modo dalla difficoltà di passaggio con gli aumenti della palla.
Attenzione
1 | I pannelli di parete dell'acqua sono utilizzati nelle caldaie di recupero di cascami di calore. |
2 | Fabbrichiamo i pannelli di parete dell'acqua, questi sono fabbricati dai tubi del acciaio al carbonio ai disegni ed alle specifiche dei clienti. |
3 | La cura speciale è presa per il ovality e l'assottigliamento alla parte piegata, durante il montaggio. |
4 | Siamo fabbricanti e fornenti una gamma completa di pannelli di Waterwall. |
5 | I tubi offerti da noi sono conosciuti per resistere ad una grande pressione interna come striscia continua del materiale dell'aletta è arrotolati a spirale sul tubo. |
6 | Questi tubi sono conosciuti per fornire uniformemente il calore quel risultato in un calore emesso aumentato. |
7 | La funzione principale dei pannelli di parete dell'acqua in caldaia è di assorbire il calore generato dalla fiamma o dal condotto di scarico ad alta temperatura e di generare il vapore o l'acqua calda in tubi, quindi ridurre la temperatura nella camera. |
