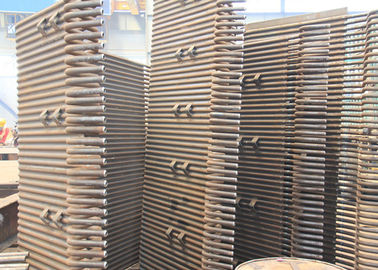

I pezzi di ricambio della caldaia di recupero di scambio termico innaffiano l'acciaio inossidabile dei tubi della parete/lega

I pezzi di ricambio della caldaia di recupero di scambio termico innaffiano l'acciaio inossidabile dei tubi della parete/lega

    • Heat Exchange Recovery Boiler Spare Parts Water Wall Tubes Stainless Steel / Alloy
    • Heat Exchange Recovery Boiler Spare Parts Water Wall Tubes Stainless Steel / Alloy
    • Heat Exchange Recovery Boiler Spare Parts Water Wall Tubes Stainless Steel / Alloy
    • Heat Exchange Recovery Boiler Spare Parts Water Wall Tubes Stainless Steel / Alloy
  • Heat Exchange Recovery Boiler Spare Parts Water Wall Tubes Stainless Steel / Alloy

    Dettagli:

    Luogo di origine: La Cina
    Marca: HD BOILER
    Certificazione: ISO9001 , SGS , TUV , ASME , EN
    Numero di modello: Pannello di parete dell'acqua

    Termini di pagamento e spedizione:

    Quantità di ordine minimo: 1 set
    Prezzo: Negotiable
    Imballaggi particolari: imballaggio seaworthy
    Tempi di consegna: 50 GIORNI
    Termini di pagamento: L / C, T / T, Western Union
    Capacità di alimentazione: 500 tonnellate/mese
    Contattaci
    Descrizione di prodotto dettagliata
    Materiale: Acciaio al carbonio, lega, acciaio inossidabile Trattamento delle superfici: dipinto
    Codice HS: 3215960855 Disponibile: Risparmio energetico
    colore: Rosso/Grey l'altro colore Specifica: Su misura

    Acciaio inossidabile / lega dei tubi della parete dell'acqua dei pezzi di ricambio della caldaia di recupero di scambio termico

    Descrizione del prodotto


    La parete di raffreddamento ad acqua è la parte principale di riscaldamento della caldaia. È il flusso interno di acqua o vapore, al di fuori del calore dal forno della caldaia. Assorbe principalmente il calore da radiazione dei prodotti di combustione ad alta temperatura nel forno, in cui il mezzo di lavoro si sposta verso l'alto e viene riscaldato per evaporare.

    I pannelli murali ad acqua sono utilizzati nelle caldaie moderne per ridurre le perdite di calore a causa della loro natura a tenuta di gas e ridurre i costi di isolamento. Realizziamo pannelli murali ad acqua utilizzando saldatrici automatiche da fin a tubi e grandi curvatubi per tubi per ottenere la forma desiderata di pannelli che possono essere saldati con mozziconi alle testate. Forniamo pannelli con aperture di passo d'uomo integrate nei pannelli.

    Le pareti dell'acqua della caldaia sono pareti a membrana costituite da tubi saldati insieme o senza una striscia di metallo nel mezzo. Queste pareti formano il recinto della camera di combustione del carbone. I tubi di parete dell'acqua sono anche indicati come sezione dell'evaporatore; contengono acqua per lo più in forma liquida che evapora gradualmente man mano che sale nella caldaia.


    Grado Un produttore di caldaie a basso costo di manutenzione della parete dell'acqua della membrana della caldaia è la principale superficie di calore per radiazione, disposta all'interno della camera della caldaia e procede allo scambio di calore direttamente con la fiamma ad alta temperatura. I tubi di convezione sono la superficie di calore di convezione della caldaia, disposti tra l'uscita della camera della caldaia e la superficie di calore finale e procedere allo scambio di calore direttamente con il vapore ad alta temperatura. Sistema di riciclaggio dell'acqua Il pannello a parete d'acqua e i tubi di convezione sono la superficie di calore principale della caldaia, il diametro dei tubi per entrambi i tubi di riscaldamento della caldaia φ51 ~ 60mm generalmente usati, anche come richiesta.

    specificazione


    Nome Pannello dell'acqua a membrana
    Materiale Acciaio al carbonio, lega, acciaio inossidabile
    Dimensione del tubo Φ38 - 76 mm, personalizza
    Standard ISO, ASME
    Modello Costellato
    Applicazione Installabile attorno alla camera di combustione della caldaia

    funzioni


    1. La parete di raffreddamento ad acqua è il calore radiante ad alta temperatura assorbito dalla fiamma della camera di combustibile, che fa evaporare l'acqua che entra nella parete di raffreddamento ad acqua in vapore saturo.

    2. Proteggere la parete del forno. La parete di raffreddamento ad acqua è posata su tutti i lati per separare la camera di combustione dalla parete del forno e impedire che la parete del forno si bruci.

    3. Semplificare la struttura della parete del forno per una facile installazione e prestare attenzione alla rete anti-attrito e antideflagrante della caldaia.

    4. Il tubo a parete raffreddato ad acqua può assorbire bene il calore da radiazioni e la sua intensità di evaporazione è 4 volte quella del fascio di tubi di convezione. Aumentare opportunamente il tubo a parete raffreddato ad acqua nel forno ridurrà il numero di convezione e superficie di riscaldamento.

    Lo schermo di raffreddamento ad acqua viene utilizzato per distinguere la parete di raffreddamento ad acqua del tubo di luce iniziale, la parete di raffreddamento ad acqua della prima caldaia è un tubo verticale attorno al forno e la parete di raffreddamento ad acqua è circondata da una parete del forno spessa. Il tubo a parete per il raffreddamento ad acqua dell'attuale caldaia ha alette su entrambi i lati e due alette adiacenti sono collegate tra loro per formare uno schermo di raffreddamento ad acqua, che è distribuito intorno al forno.

    vantaggi


    1. assicurare la tenuta della parete del forno e ridurre le perdite d'aria nella camera di combustione.

    2.realizzare il raffreddamento ad acqua completa della camera di combustione, utile per prevenire la formazione di coke in caso di combustione intensa.

    3. piccola capacità di accumulo di calore, riscaldamento rapido della camera di combustione e raffreddamento rapido, possono abbreviare il tempo di raffreddamento di avvio e arresto della caldaia.

    4. è opportuno utilizzare la parete del forno a tubo, che riduce notevolmente il carico del telaio della caldaia ed è conveniente per la sospensione.

    5. rispetto al tubo ottico, la capacità di assorbimento del calore del tubo è migliorata.

    6. il grado di pre-combinazione dei componenti della caldaia è migliorato, il che è conveniente e riduce il carico di lavoro dell'installazione.

    Controllo di qualità


    1. Area di fabbricazione di 200.000 metri quadrati

    2. 150 ingegneri

    3. 600 saldatori codificati

    4. 60 ispettori autorizzati (istruttori NDT Livello III)

    5. Licenze di classe A per caldaie di progettazione e produzione

    6. Sistema di qualità ISO 9001: 2008

    7. Certificato ASME di caldaie elettriche

    8. Autorizzazione ASME 'S', 'U' e NB

    laboratorio
