I pezzi di ricambio della caldaia innaffiano i tubi della parete per la centrale elettrica industriale, norma di ASME

I pezzi di ricambio della caldaia innaffiano i tubi della parete per la centrale elettrica industriale, norma di ASME

  • I pezzi di ricambio della caldaia innaffiano i tubi della parete per la centrale elettrica industriale, norma di ASME
  • I pezzi di ricambio della caldaia innaffiano i tubi della parete per la centrale elettrica industriale, norma di ASME
  • I pezzi di ricambio della caldaia innaffiano i tubi della parete per la centrale elettrica industriale, norma di ASME
  • I pezzi di ricambio della caldaia innaffiano i tubi della parete per la centrale elettrica industriale, norma di ASME
I pezzi di ricambio della caldaia innaffiano i tubi della parete per la centrale elettrica industriale, norma di ASME
Dettagli:
Luogo di origine: La Cina
Marca: HD BOILER
Certificazione: ISO9001 , SGS , TUV , ASME , EN
Numero di modello: Pannello di parete dell'acqua
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 insieme
Prezzo: Negotiable
Imballaggi particolari: Imballaggio in condizione di navigare
Tempi di consegna: 50 giorni
Termini di pagamento: L/C, T/T, Western Union
Capacità di alimentazione: 500 tonnellate/mese
Contatto
Descrizione di prodotto dettagliata
Materiale: Acciaio al carbonio, lega, acciaio inossidabile Trattamento di superficie: Dipinto
Codice di HS: 3215960855 Imballaggio: Imballaggio della struttura del ferro
Disponibile: risparmio energetico Imballaggio: Pacchetto della struttura del ferro
Circostanza: Nuovo Specificazione: Su misura
Evidenziare:

Pannelli di parete dell'acqua della caldaia

,

Tubi della parete dell'acqua della caldaia





I pezzi di ricambio della caldaia di recupero di calore innaffiano l'acciaio inossidabile dei tubi della parete/acciaio legato, la norma di ASME, alta efficienza





Descrizione di prodotto


Nome completo «del tubo della parete dell'acqua», il vecchio nome «della parete dell'acqua», anche conosciuto come «tubo in aumento». Posto solitamente verticalmente sulla parete interna della parete di fornace, pricipalmente è usato per assorbire il calore radiante emesso dalla fiamma e dal gas di combustione ad alta temperatura nella fornace. È il tipo principale di superficie di riscaldamento d'evaporazione di tutti i tipi di caldaie moderne e della componente di base del ciclo di circolazione dell'acqua della caldaia. A causa sia del raffreddamento che della protezione della parete di fornace, in modo da del nome.

La parete dell'acqua originalmente è stata destinata per non essere riscaldata, ma per raffreddare la fornace da danno ad alta temperatura. Più successivamente, a causa della sua buona funzione di scambio termico, ha sostituito gradualmente il corpo cilindrico come la parte di riscaldamento principale della caldaia.

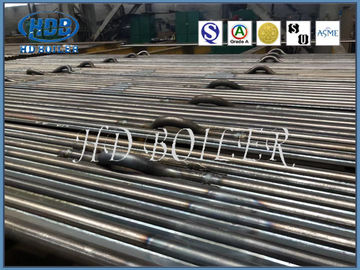

I pezzi di ricambio della caldaia innaffiano i tubi della parete per la centrale elettrica industriale, norma di ASME 0









Tipi


Secondo il tipo della struttura, ci sono pricipalmente tre tipi: tipo tipo pellicola e pungente del tipo del tubo leggero, del tubo. La parete di raffreddamento ad acqua del tubo ottico è composta di intera fila dei tubi d'acciaio senza cuciture con la struttura più semplice. La parete di raffreddamento ad acqua della membrana è molto buon tubo di aletta rotolato della parete di raffreddamento ad acqua con la saldatura a punti insieme, in modo da trasformarsi in in una superficie composita sigillata del riscaldamento, non solo può migliorare la tenuta dell'aria della camera della fornace, ridurre la fuga di aria, ma anche può proteggere meglio la parete di fornace, di modo che il peso della parete di fornace è ridotto, la struttura è semplificata; La parete pungente di raffreddamento ad acqua del tubo è saldata sul tubo della parete di raffreddamento ad acqua molti 20 lunghi ~ 25mm, diametro 6 ~ perno di 12mm ed allora ricoperto di refrattario del minerale metallifero del cromo di plastica, per ridurre l'assorbimento di calore della parete di raffreddamento ad acqua questa parte, migliorare la temperatura della zona di combustione, adatta ad occasioni difficili del fuoco del combustibile particolarmente o a certa fornace liquida delle scorie. La stampa decora un posto, ha il tipo della parete e bugia fra il tipo della parete (cioè il doppio fronte è riscaldato) generi della parete due di raffreddamento ad acqua. Il precedente principalmente è incastonato nella parete interna della parete di fornace, che assorbe il calore da un lato. L'ultimo principalmente è installato in mezzo alla grande fornace della caldaia, l'intera fornace è separata in due parti separate, riscaldamento su due lati.



Specificazione


Nome Pannello dell'acqua della membrana
Materiale Acciaio al carbonio, lega, acciaio inossidabile
Dimensione della metropolitana Φ38 - 76 millimetri, personalizzano
Norma ISO, ASME
Modello Fissato
Applicazione Istallable intorno alla camera di combustione della caldaia





Funzioni


1. La parete di raffreddamento ad acqua è il calore radiante ad alta temperatura assorbente dalla fiamma della camera del combustibile, che fa l'acqua che entra nella parete di raffreddamento ad acqua per evaporare nel vapore saturo.

2. Protegga la parete di fornace. La parete di raffreddamento ad acqua è messa su tutti i lati per separare la camera di combustione dalla parete di fornace e per impedire la parete di fornace la bruciatura fuori.

3. Semplifichi la struttura della parete di fornace per installazione facile e presti attenzione alla rete antifrizione e protetta contro le esplosioni della caldaia.

4. Il tubo raffreddato ad acqua della parete può assorbire bene il calore di radiazione e la sua intensità di evaporazione è 4 volte che del pacco di tubo di convezione. Giustamente aumentare il tubo raffreddato ad acqua della parete nella fornace ridurrà il numero di convezione e di superficie di riscaldamento.



Lo schermo del raffreddamento ad acqua è utilizzato per distinguere la parete in anticipo del raffreddamento ad acqua del luminoso tubo, la parete del raffreddamento ad acqua della caldaia in anticipo è un verticale del tubo intorno alla fornace e la parete del raffreddamento ad acqua è circondata dalla parete di fornace spessa. Il tubo della parete del raffreddamento ad acqua della caldaia corrente ha alette da entrambi i lati e due alette adiacenti del tubo sono collegate insieme per formare uno schermo del raffreddamento ad acqua, che si distribuisce intorno alla fornace.





Vantaggi


sigillatura 1.ensure della parete di fornace e ridurre fuga di aria in camera di combustione.

raffreddamento ad acqua pieno 2.realize della camera di combustione, che è utile da impedire la formazione del coke nel caso di combustione intensificata.

3. di piccola capacità di accumulazione termica, riscaldamento veloce della camera di combustione e raffreddamento rapido, può accorciare il periodo di raffreddamento dell'inizio e della fermata della caldaia.

4. è appropriato utilizzare la parete di fornace del tubo, che notevolmente riduce il carico del telaio della caldaia ed è conveniente per la sospensione.

5. rispetto al tubo ottico, la capacità di assorbimento del calore del tubo è migliorata.

il grado di pre-combinazione 6.the di componenti della caldaia è migliorato, che è conveniente e riduce il carico di lavoro dell'installazione.





Controllo di qualità


1. Una superficie di montaggio di 200.000 metri quadri

2. 150 ingegneri

3. 600 saldatori codificati

4. 60 ispettori autorizzati (istruttori del livello-III di NDT)

5. Licenze della classe-Un per la caldaia di fabbricazione e di progettazione

6. Sistema di qualità di 9001:2008 di iso

7. Certificato di ASME dei generatori di vapore

8. ASME autorizzazione del bollo “di S”, “di U” e di N.B.:





Officina


I pezzi di ricambio della caldaia innaffiano i tubi della parete per la centrale elettrica industriale, norma di ASME 1
